Najważniejsze informacje na start
- To część projektu budowlanego, bez której wniosek o pozwolenie na budowę zwykle nie jest kompletny.
- Dokument pokazuje granice działki, usytuowanie obiektu, dojazd, uzbrojenie terenu, zieleń, odwodnienie i obszar oddziaływania.
- Rysunki sporządza się na aktualnej mapie do celów projektowych, a skala nie może być przypadkowa.
- W pozwoleniu na budowę organ zatwierdza część dotyczącą zagospodarowania terenu i architektury, a projekt techniczny pozostaje odrębną częścią.
- Najwięcej problemów powodują błędy w dostępie do drogi, powierzchni biologicznie czynnej, uzgodnieniach branżowych i danych z mapy.
- Przy inwestycjach drogowych i liniowych dochodzą jeszcze geometria, bezpieczeństwo ruchu i odwodnienie, więc dokument musi być bardzo spójny.
Co ten dokument naprawdę sprawdza
Ja patrzę na ten dokument jak na test zgodności inwestycji z miejscem, a nie jak na ozdobę teczki projektowej. Jeśli budujesz dom, halę, parking, zjazd albo odcinek infrastruktury drogowej, to właśnie tu widać, czy obiekt mieści się w granicach działki, jak ma działać dojazd, gdzie popłyną wody opadowe i czy układ terenu nie koliduje z przepisami.
W praktyce organ nie analizuje jeszcze całej technologii wykonania. Sprawdza przede wszystkim, czy zamierzenie da się legalnie i logicznie ulokować na terenie oraz czy jest zgodne z planem miejscowym albo decyzją o warunkach zabudowy. To dlatego ten element projektu ma tak duże znaczenie przy pozwoleniu na budowę, a przy bardziej złożonych inwestycjach także przy części zgłoszeń.
| Część projektu | Co pokazuje | Po co to rozdzielać |
|---|---|---|
| Projekt zagospodarowania działki lub terenu | usytuowanie obiektu, komunikację, sieci, zieleń, odwodnienie, oddziaływanie | urząd ocenia zgodność zamierzenia z działką i przepisami |
| Projekt architektoniczno-budowlany | bryłę, funkcję, układ pomieszczeń, rozwiązania architektoniczne | to opis samego obiektu, nie całego terenu |
| Projekt techniczny | detale konstrukcyjne i wykonawcze | to materiał potrzebny do realizacji, ale zwykle nie do samego zatwierdzenia |
To rozdzielenie nie jest formalnością. Dzięki niemu inwestor szybciej widzi, co naprawdę blokuje decyzję, a projektant może precyzyjniej rozwiązać problem jeszcze przed złożeniem dokumentów. Dalej rozbijam ten temat na to, co musi się znaleźć w środku.
Co musi znaleźć się w dobrze przygotowanym opracowaniu
Jak podaje GUNB, zarówno część opisowa, jak i rysunkowa powinny być kompletne, spójne i czytelne. W praktyce oznacza to, że projektant nie może poprzestać na samym szkicu budynku albo na ogólnym opisie działki. Każdy ważny parametr terenu musi dać się zweryfikować na rysunku albo w opisie.
Część opisowa
W opisie pojawia się przede wszystkim przedmiot zamierzenia, stan istniejący terenu, informacja o obiektach do rozbiórki oraz planowane zagospodarowanie. Do tego dochodzą powierzchnie zabudowy, dróg, parkingów, chodników i terenów biologicznie czynnych, a także dane o ograniczeniach wynikających z planu miejscowego, decyzji WZ, ochrony konserwatorskiej czy terenu górniczego.
W dobrze przygotowanej dokumentacji nie brakuje też informacji o ochronie przeciwpożarowej, zwłaszcza o drogach pożarowych i zaopatrzeniu w wodę. To istotne nie tylko przy większych obiektach kubaturowych, ale też przy inwestycjach usługowych i przemysłowych, gdzie układ terenu bezpośrednio wpływa na bezpieczeństwo użytkowania.
Przeczytaj również: Uzgodnienie projektu ppoż - Jak uniknąć kosztownych błędów?
Część rysunkowa

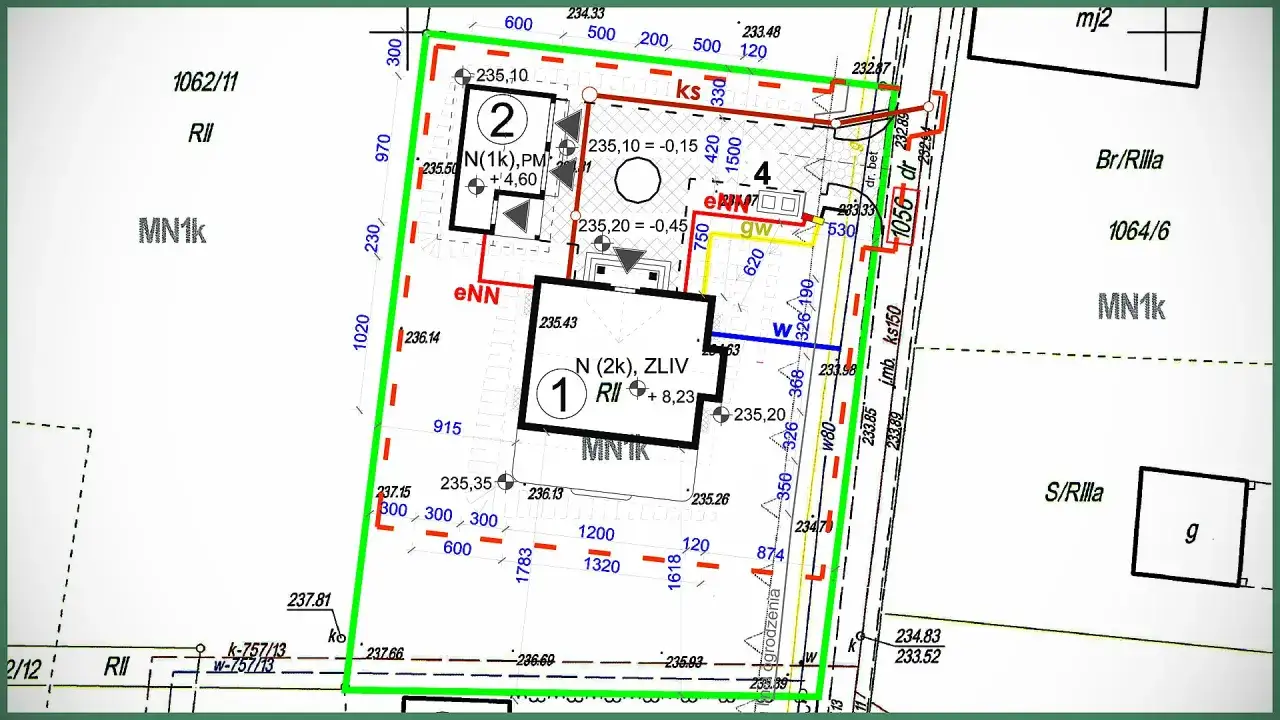

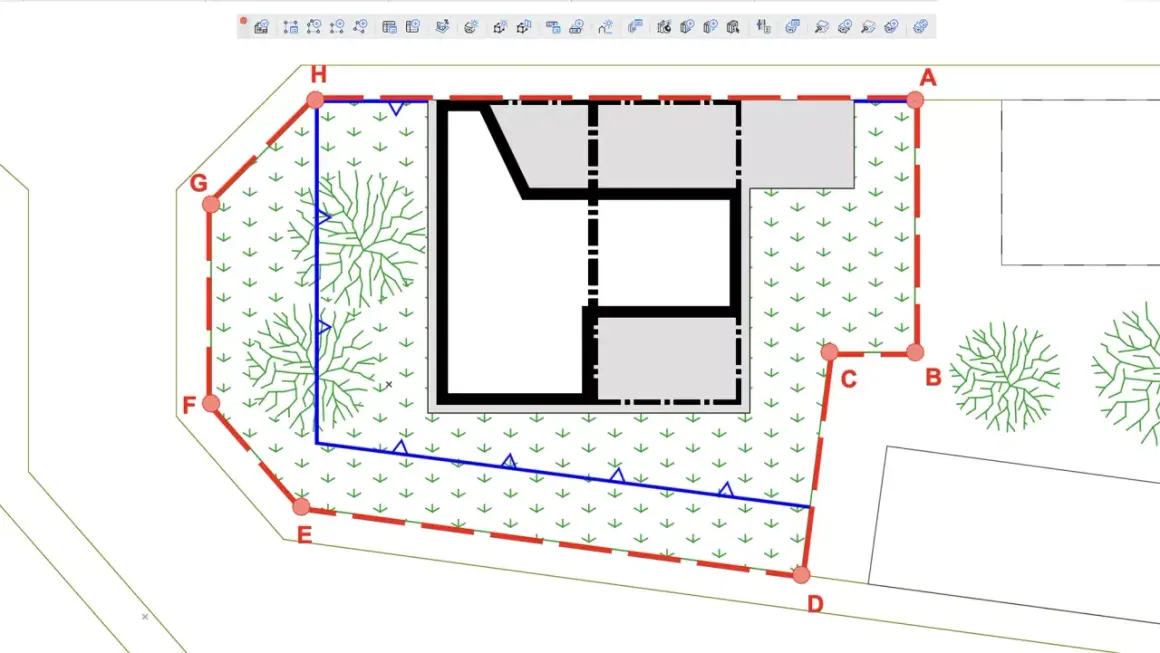

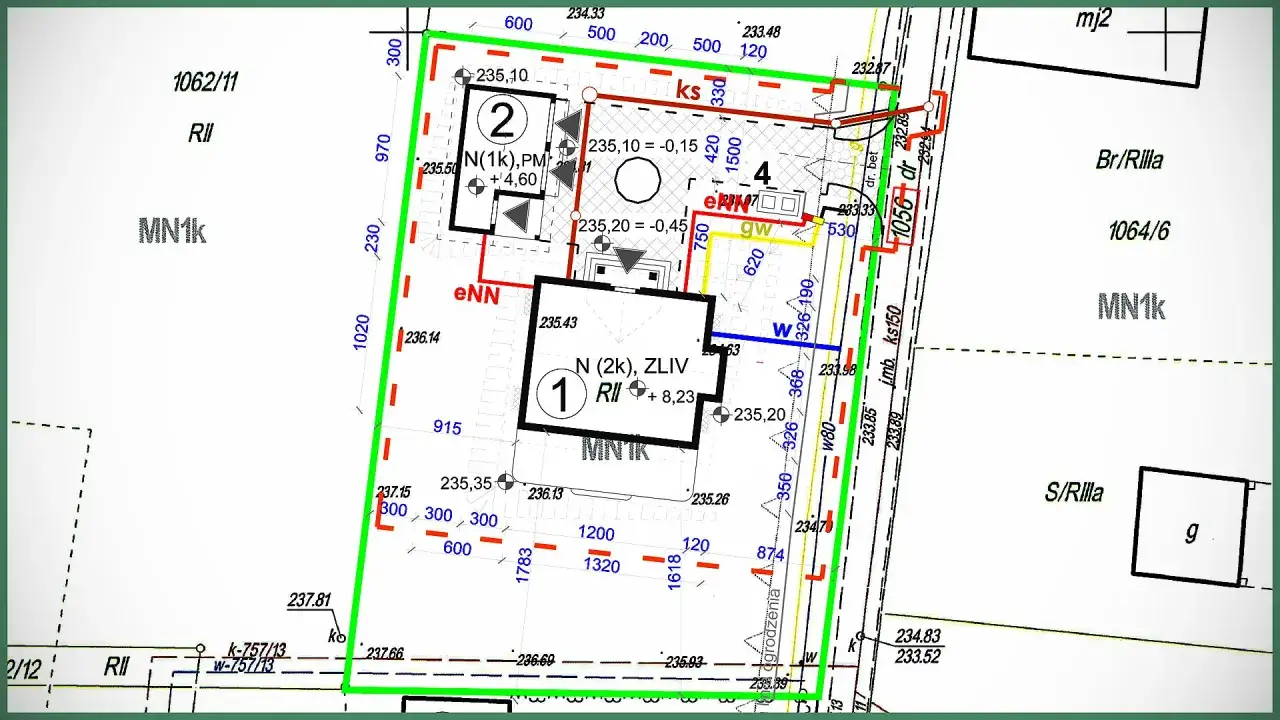

Rysunek pokazuje orientację działki, granice, obrysy istniejących i projektowanych obiektów, wejścia, wjazdy, odległości od granic, układ komunikacji wewnętrznej, sieci uzbrojenia, zieleń oraz ukształtowanie terenu. W inwestycjach liniowych dochodzą jeszcze charakterystyczne rzędne, profile i położenie sytuacyjno-wysokościowe, bo bez nich nie da się ocenić przebiegu trasy ani spadków.
Wymogi skali też mają znaczenie. Dla tego rodzaju opracowania stosuje się skale nie mniejsze niż 1:500, a dla inwestycji liniowych nie mniejsze niż 1:1000. Jeśli rysunek jest nieczytelny, nawet poprawne rozwiązanie techniczne potrafi wrócić z uwagami, bo urzędnik nie ma jak go sprawdzić.
Żeby całość była kompletna, podstawą rysunku powinna być aktualna mapa do celów projektowych albo jej kopia. Bez tego łatwo zgubić realne granice, istniejącą infrastrukturę i obiekty sąsiednie, a wtedy cały dokument traci wiarygodność. Następny krok to już nie forma, tylko proces przygotowania.
Jak wygląda przygotowanie krok po kroku
Ja zwykle zaczynam od dwóch pytań: co dokładnie ma powstać i jakie ograniczenia już dziś ma teren. Dopiero potem ma sens dobór układu funkcjonalnego. To oszczędza czas, bo projektant nie rysuje „ładnego” rozwiązania, które po pierwszym sprawdzeniu i tak się rozsypie na granicach działki, zjeździe albo mediach.
- Sprawdza się miejscowy plan zagospodarowania przestrzennego albo decyzję o warunkach zabudowy. Bez tego trudno ocenić wskaźniki, linie zabudowy, dojazd i ograniczenia.
- Zamawia się aktualną mapę do celów projektowych. Dla inwestycji liniowych, dróg i sieci to etap krytyczny, bo bez dobrej podstawy rysunkowej cała geometria jest obarczona błędem.
- Projektant układa teren, komunikację, odwodnienie, miejsca postojowe, przyłącza i ewentualne rozbiórki. W przypadku obiektów drogowych szczególnie ważne są łuki, promienie skrętu, widoczność i powiązanie z istniejącą siecią drogową.
- Sprawdza się uzgodnienia branżowe, które mogą być wymagane dla danej inwestycji. Najczęściej chodzi o zarządcę drogi, ochronę przeciwpożarową, uzbrojenie terenu, czasem również ochronę środowiska lub konserwatora zabytków.
- Na końcu weryfikuje się obszar oddziaływania obiektu i zgodność wszystkich danych między opisem a rysunkiem. To właśnie tu wychodzą literówki, rozjazdy w powierzchniach i błędne odległości.
Przy inwestycjach etapowanych dokument powinien jeszcze pokazywać kolejność realizacji. To ważne, bo urząd i wykonawca muszą widzieć, jak obiekt będzie mógł być użytkowany po każdym etapie, a nie dopiero na samym końcu budowy. Od tego już prosta droga do pytania, kto właściwie ma podpisać całość.
Kto odpowiada za opracowanie i podpis
Tu często pojawia się nieporozumienie: inwestor zamawia dokument, ale nie on go projektuje. Opracowanie przygotowuje projektant z odpowiednimi uprawnieniami, a jeśli zakres inwestycji wymaga kilku branż, w pracę wchodzą także projektanci branżowi. Z mojego doświadczenia najlepiej działa układ, w którym jedna osoba koordynuje całość i pilnuje spójności między branżą drogową, sanitarną, elektryczną i architektoniczną.
| Rola | Za co odpowiada | Dlaczego to ważne |
|---|---|---|
| Projektant prowadzący | koordynuje opracowanie, składa oświadczenie o zgodności z przepisami i zasadami wiedzy technicznej | bez koordynacji łatwo o sprzeczne dane między branżami |
| Projektant branżowy | opracowuje swoją część, na przykład drogową, sanitarną albo elektryczną | to on odpowiada za poprawność rozwiązania w swoim zakresie |
| Geodeta | przygotowuje mapę do celów projektowych i później inwentaryzację powykonawczą | to baza dla prawidłowego usytuowania obiektu |
| Organ administracji | sprawdza kompletność i zgodność dokumentów z przepisami | nie projektuje za inwestora, tylko ocenia zgodność |
Ważna jest też kwestia podpisów. Jeżeli jeden projektant ma uprawnienia do wykonania całości opracowania, może podpisać je sam. Jeśli nie, podpisy składają osoby, które brały udział w przygotowaniu i sprawdzeniu dokumentu. To detal formalny, ale w praktyce potrafi zatrzymać sprawę, jeśli ktoś zostanie pominięty albo podpisze nie ten plik, co trzeba.
Przy projektach elektronicznych dochodzi jeszcze porządek plików i spójność wersji. Dla inwestora to brzmi jak biurokracja, ale dla urzędu i wykonawcy to kwestia odpowiedzialności oraz tego, czy później da się odtworzyć, kto za co odpowiadał. Na tym tle szczególnie łatwo wychodzą typowe błędy.
Gdzie inwestorzy najczęściej tracą czas
Najwięcej problemów widzę nie w samym rysowaniu obiektu, lecz w jego osadzeniu na terenie. Teren bywa trudniejszy niż sam budynek, bo trzeba jednocześnie zmieścić przepisy, geometrię, media, odwodnienie i bezpieczeństwo. W inwestycjach drogowych i infrastrukturalnych ten problem jest jeszcze mocniejszy, bo występuje zależność między ruchem, gruntem i istniejącą zabudową.
- Nieaktualna mapa albo brak klauzuli - dokument powstaje na podstawie podkładu, który nie odzwierciedla już stanu terenu.
- Rozjazd między opisem a rysunkiem - inne powierzchnie, inne odległości, inna liczba miejsc postojowych albo niespójne parametry sieci.
- Brak rozwiązania dostępu do drogi publicznej - bardzo częsty problem przy zjazdach, działkach narożnych i nowych terenach inwestycyjnych.
- Pominięcie powierzchni biologicznie czynnej - szczególnie bolesne tam, gdzie plan miejscowy narzuca wysokie wskaźniki.
- Nieopisane ograniczenia - ochrona konserwatorska, teren górniczy, strefy ochronne sieci lub linie rozgraniczające.
- Brak układu odwodnienia - w praktyce to jedna z najdroższych pomyłek, bo później trzeba przebudowywać nie tylko rysunek, ale i realne rozwiązanie.
- Zbyt ogólny układ komunikacji - na papierze wygląda poprawnie, ale w rzeczywistości nie da się nim obsłużyć samochodów ciężarowych, służb ratratunkowych albo ruchu dwukierunkowego.
- Brak kolejności etapowania - inwestycja jest możliwa tylko „na końcu”, a nie po pierwszym etapie, co komplikuje użytkowanie i odbiory.
Jeżeli miałbym wskazać jeden błąd najbardziej kosztowny, powiedziałbym: niedoszacowanie terenu. Dobre opracowanie nie polega na tym, że wszystko się zmieści na rysunku, tylko na tym, że da się to potem obronić w urzędzie i wykonać na budowie. Z tego powodu przed złożeniem dokumentów warto przejść przez krótką kontrolę jakości.
Co sprawdzić, zanim dokument trafi do urzędu
Zanim inwestor wyśle wniosek, zawsze sprawdzam pięć rzeczy. Po pierwsze, czy podstawą jest aktualna mapa i czy wszelkie klauzule geodezyjne są kompletne. Po drugie, czy granice, odległości, powierzchnie i oznaczenia na rysunku zgadzają się z opisem. Po trzecie, czy rozwiązano dojazd i układ komunikacji, bo bez tego organ bardzo często ma dodatkowe pytania.
Po czwarte, czy dokument uwzględnia ograniczenia miejscowe, czyli plan, warunki zabudowy, ochronę zabytków, strefy techniczne i ewentualne wymagania przeciwpożarowe. Po piąte, czy osoby podpisujące rzeczywiście odpowiadają za te części opracowania, które podpisują. To brzmi prozaicznie, ale właśnie takie detale najczęściej decydują o tym, czy sprawa przechodzi gładko, czy wraca z wezwaniem do uzupełnienia.
Jeśli patrzymy na inwestycję poważnie, ten dokument warto traktować jak mapę decyzji, a nie jak formalny dodatek. Im lepiej pokazuje relację między obiektem, drogą, mediami i otoczeniem, tym mniej zaskoczeń pojawi się później na etapie pozwolenia, realizacji i odbioru.
