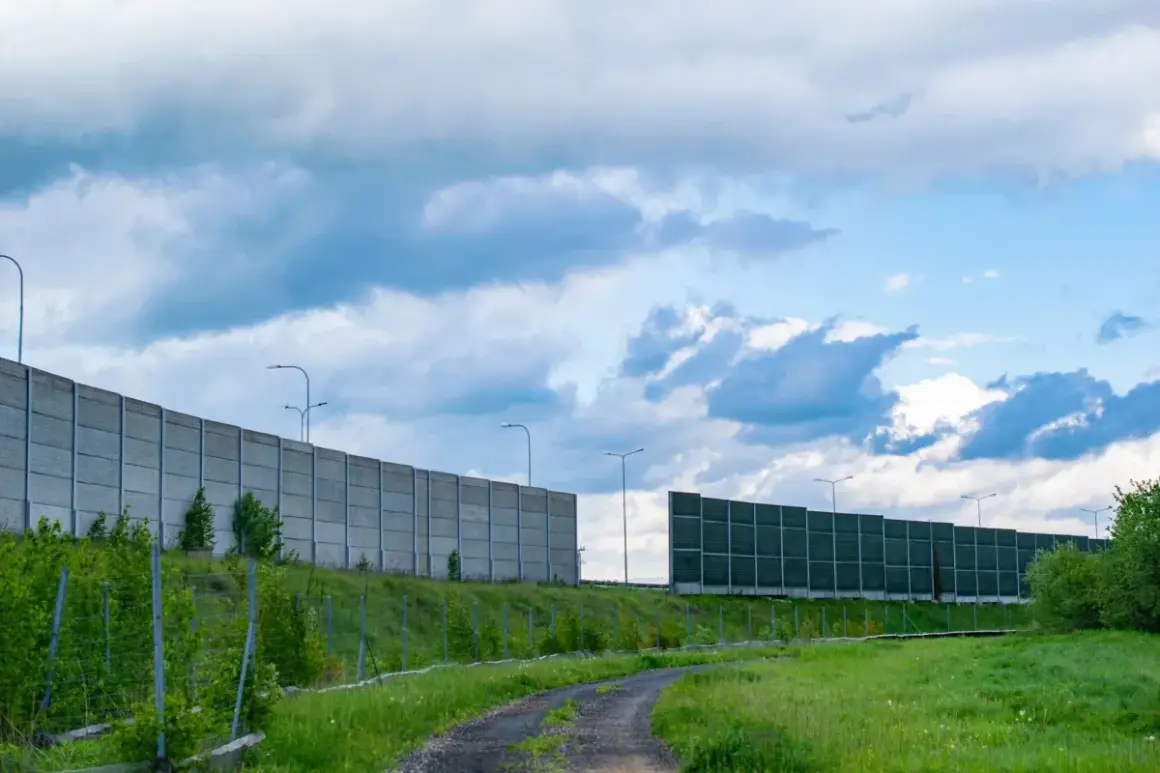

Hałas z ruchliwej trasy nie znika sam, a przy nowej obwodnicy albo modernizacji drogi najwięcej zależy od tego, czy ochronę akustyczną zaprojektuje się z głową, czy tylko „postawi” przy jezdni. W praktyce liczą się nie tylko same bariery, ale też ich wysokość, długość, materiał, szczelność i to, czy chronią realnie zamieszkany teren. To właśnie na tym tle najczęściej pojawiają się ekrany akustyczne drogowe, czyli systemy, które mają ograniczyć przenoszenie hałasu do zabudowy.
Najważniejsze rzeczy do zapamiętania
- Ekran ma sens przede wszystkim tam, gdzie za drogą są faktycznie chronione tereny, a pomiary pokazują przekroczenia norm.
- Największe znaczenie mają: wysokość, długość, ciągłość i położenie bariery, a nie sam fakt jej istnienia.
- W Polsce progi dla dróg zależą od rodzaju zabudowy, np. 61 dB w dzień i 56 dB w nocy dla zabudowy jednorodzinnej.
- W zwartej zabudowie często lepiej sprawdza się ekran pochłaniający niż odbijający.
- Sam ekran nie zawsze jest najlepszym wyjściem, bo czasem skuteczniejsza bywa cichsza nawierzchnia, wał ziemny albo ograniczenie prędkości.
Kiedy ekran ma sens, a kiedy tylko zajmuje miejsce
Najpierw patrzę nie na sam hałas, tylko na to, co dokładnie trzeba chronić. Bariera akustyczna ma sens wtedy, gdy droga oddziałuje na zabudowę mieszkaniową, szkołę, szpital, dom opieki albo teren rekreacyjny objęty ochroną akustyczną. Jeżeli za pasem drogowym jest niezabudowany teren inwestycyjny, łąka albo obszar bez funkcji chronionej, ekran zwykle nie rozwiązuje realnego problemu, nawet jeśli formalnie „wygląda dobrze”.
W Polsce decyzje nie zapadają na oko. Analizuje się mapy i pomiary, a ochronę projektuje się pod konkretne przekroczenia. GDDKiA zwraca uwagę, że ekrany stawia się dla terenów faktycznie zagospodarowanych i wtedy, gdy wyniki wskazują na przekroczenie norm, więc nie jest to automatyczna reakcja na każdy głośniejszy odcinek trasy.
To ważne rozróżnienie, bo wiele osób zakłada, że im głośniej przy drodze, tym wyższy mur wystarczy. W praktyce bywa odwrotnie: źle dobrana bariera kosztuje dużo, a poprawa jest umiarkowana. Z tego powodu przed projektowaniem trzeba dobrze zrozumieć mechanizm działania samej osłony.
Jak bariera obniża hałas i od czego zależy skuteczność
Ekran akustyczny działa przez zablokowanie bezpośredniej drogi fali dźwiękowej. Za barierą powstaje tak zwany cień akustyczny, czyli obszar, do którego hałas dociera w mniejszym stopniu. To nie jest magia materiału, tylko geometria: im trudniej fali „zajrzeć” ponad ekran i ominąć jego końce, tym lepszy efekt.
W praktyce znaczenie mają przede wszystkim:
- wysokość - kilka dodatkowych metrów potrafi zmienić wynik bardziej niż droższy panel;
- długość - jeśli ekran kończy się za wcześnie, hałas omija go bokiem;
- ciągłość - przerwy przy zjazdach, bramach czy dojściach obniżają skuteczność;
- położenie względem jezdni i zabudowy - czasem przesunięcie o kilka metrów robi różnicę;
- rodzaj nawierzchni - cichsza warstwa bitumiczna potrafi zmniejszyć problem u źródła;
- prędkość ruchu - im szybciej jadą pojazdy, tym większy udział hałasu toczenia i opływu powietrza.
Na dużych realizacjach spotyka się bariery od około 2,0 m do 6,5 m wysokości, a to pokazuje, że nie istnieje jedna „standardowa” wartość. Ja zawsze traktuję wysokość jako wynik obliczeń, nie ozdobnik projektu. Właśnie dlatego jeden odcinek potrzebuje niskiej osłony, a inny znacznie wyższej i dłuższej.
Gdy ekran jest za niski albo urwany na końcu, dźwięk po prostu obchodzi go bokiem. I to prowadzi prosto do pytania, jakie typy osłon stosuje się przy drogach oraz gdzie każdy z nich działa najlepiej.
Rodzaje ekranów i kiedy każdy z nich ma sens
Pod względem akustycznym najczęściej rozróżnia się bariery pochłaniające, odbijające, odbijająco-rozpraszające oraz przezroczyste. W praktyce ich dobór zależy od tego, czy ważniejsze jest ograniczenie odbić, zachowanie widoku, prostota konstrukcji, czy po prostu możliwości terenowe.
| Typ | Gdzie sprawdza się najlepiej | Atuty | Ograniczenia |
|---|---|---|---|
| Pochłaniający | Zwarta zabudowa, odcinki blisko domów | Mniej odbić, lepszy komfort po obu stronach drogi | Wyższy koszt i większa wrażliwość na zabrudzenia |
| Odbijający | Prostsze odcinki, gdzie po drugiej stronie nie ma gęstej zabudowy | Prostsza konstrukcja, zwykle tańszy wariant | Może przerzucać hałas dalej, jeśli otoczenie jest zwarte |
| Odbijająco-rozpraszający | Miejsca, gdzie trzeba ograniczyć zarówno odbicia, jak i kierunkowe przenoszenie dźwięku | Lepsza kontrola propagacji fali | Wymaga staranniejszego projektu i większej precyzji wykonania |
| Przezroczysty | Mosty, estakady, miejsca ważne krajobrazowo | Nie zamyka optycznie przestrzeni, przepuszcza światło | Wymaga częstszego czyszczenia i starannego doboru materiału |
| Wał ziemny | Gdy jest dużo miejsca po stronie pasa drogowego | Naturalny wygląd, dobra skuteczność, mniejsza podatność na uszkodzenia | Zajmuje więcej terenu i wymaga dużej kubatury |

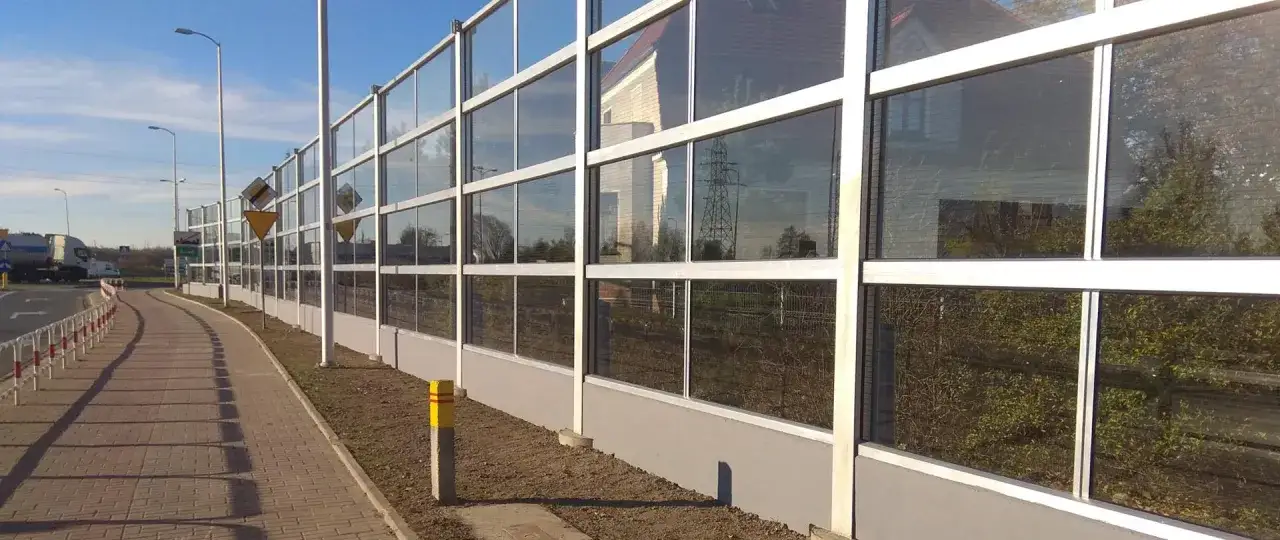

Na obiektach mostowych często stosuje się panele przezroczyste, a poza nimi rozwiązania pochłaniające. To ma sens, bo przy zwartej zabudowie nie chodzi tylko o zatrzymanie dźwięku, ale też o to, by nie odbijać go w stronę kolejnych budynków. Z mojego punktu widzenia to właśnie dobór typu osłony najbardziej odróżnia projekt sensowny od projektu „na papierze”.
Skoro typ bariery już mamy, trzeba jeszcze wiedzieć, według jakich progów w ogóle ocenia się potrzebę jej budowy.
Jak czytać normy hałasu i decyzje środowiskowe
W Polsce hałas drogowy ocenia się według rodzaju terenu i wskaźników akustycznych. LAeq D oznacza średni poziom hałasu w dzień, a LAeq N - średni poziom w nocy. W planowaniu długookresowym używa się też wskaźników LDWN i LN, które pokazują narażenie w szerszej skali niż pojedynczy pomiar.
Dla dróg najczęściej spotykane progi wyglądają tak:
| Rodzaj terenu | Dzień | Noc |
|---|---|---|
| Zabudowa jednorodzinna, tereny związane ze stałym lub czasowym pobytem dzieci i młodzieży | 61 dB | 56 dB |
| Zabudowa wielorodzinna i zamieszkania zbiorowego, zabudowa zagrodowa, tereny mieszkaniowo-usługowe, rekreacyjno-wypoczynkowe | 65 dB | 56 dB |
| Tereny w strefie śródmiejskiej miast powyżej 100 tys. mieszkańców | 68 dB | 60 dB |
| Strefa ochronna A uzdrowiska oraz tereny szpitali poza miastem | 50 dB | 45 dB |
Ta tabela wyjaśnia, dlaczego jedna trasa dostaje długie ciągi ochronne, a inna nie. Nie chodzi o to, że „wszędzie powinno być cicho”, tylko o to, czy konkretny teren przekracza obowiązujące poziomy. W praktyce projektowej decyzja zapada na podstawie analizy akustycznej, a przy drogach istniejących liczą się także pomiary i ocena po oddaniu inwestycji do ruchu.
To prowadzi do kolejnego etapu, czyli samego procesu projektowania i budowy. Tam najłatwiej zobaczyć, czy inwestor myśli o hałasie systemowo, czy jedynie dokłada ekran do gotowej już koncepcji.
Jak wygląda projekt i montaż w praktyce
Najrozsądniejszy proces zaczyna się od mapy hałasu i analizy, gdzie rzeczywiście występują przekroczenia. Potem sprawdza się, które tereny są objęte ochroną i jakie rozwiązanie da najlepszy efekt przy najmniejszej ingerencji w przestrzeń. Ja zwykle patrzę na to szerzej: ekran, fundament, słupy, odprowadzenie wody, dostęp do serwisu i wpływ na widoczność kierowcy muszą tworzyć jeden układ, a nie przypadkowy zestaw elementów.- Najpierw wykonuje się analizę akustyczną albo korzysta z map strategicznych.
- Następnie wyznacza się odcinki, na których występują przekroczenia norm.
- Potem dobiera się typ zabezpieczenia: ekran, wał, nawierzchnię niskoszumową lub zestaw kilku środków.
- Na końcu projektuje się dokładną geometrię, fundamentowanie i miejsca przejść technologicznych.
Na etapie projektu albo budowy decyzję o postawieniu bariery podejmuje organ ochrony środowiska. Przy drogach istniejących może to wynikać także z analizy porealizacyjnej, czyli sprawdzenia, jak trasa zachowuje się po oddaniu do ruchu. To ważne, bo czasem dopiero wtedy wychodzi, że fragment ochrony trzeba dołożyć albo skorygować.
Warto też pamiętać, że na jednym odcinku drogi często stosuje się kilka rozwiązań równolegle. Dobrze zaprojektowana ochrona akustyczna rzadko kończy się na jednej decyzji i jednym materiale. I właśnie tu najczęściej pojawiają się błędy, które psują całą inwestycję.
Najczęstsze błędy, które psują efekt
Najczęściej widzę ten sam problem: ekran jest „jakiś”, ale nie jest dopasowany do sytuacji. Z zewnątrz wygląda solidnie, a akustycznie pracuje przeciętnie. To zwykle kwestia jednego z poniższych błędów:
- za krótki odcinek - dźwięk omija końce i wraca do zabudowy;
- zbyt mała wysokość - fala akustyczna i tak trafia nad barierą do odbiorcy;
- przerwy na zjazdy i dojścia - każda luka osłabia ciągłość ochrony;
- błędny wybór typu - ekran odbijający w zwartej zabudowie potrafi pogorszyć sytuację po drugiej stronie;
- ochrona pustych terenów - koszt rośnie, a realna korzyść bywa niewielka;
- ignorowanie nawierzchni i prędkości - czasem problem wynika bardziej z ruchu niż z samej geometrii drogi.
Jest jeszcze jeden błąd, który wraca szczególnie przy obwodnicach: projektowanie ochrony bez analizy końców i połączeń z innymi obiektami inżynierskimi. Ekran „rozcięty” przez wiadukt, wjazd lub nieciągłość konstrukcyjną nie pracuje tak, jak zakłada wizualizacja. Z tego powodu przy każdym projekcie patrzę nie tylko na sam środek odcinka, ale też na jego skraje.
Skoro wiadomo już, co potrafi zepsuć efekt, pozostaje pytanie najbardziej przyziemne: ile taka ochrona kosztuje i kiedy lepiej wybrać coś innego niż długi ciąg ekranów.
Ile kosztuje ochrona akustyczna i kiedy wybrać inną metodę
Nie ma jednego cennika, bo koszt zależy od wysokości, długości, fundamentów, materiału, liczby przerw oraz warunków gruntowych. W dużych inwestycjach skala robi się bardzo szybko poważna: na jednym z dużych odcinków A2 107 km ekranów kosztowało prawie 200 mln zł. To dobrze pokazuje, że mówimy o rozwiązaniu infrastrukturalnym, a nie o dodatku kosmetycznym.
W praktyce warto porównać ekran z innymi metodami ochrony:
- wał ziemny - dobry, gdy jest miejsce i można wykorzystać naturalną kubaturę;
- nawierzchnia niskoszumowa - sensowna przy większych prędkościach i długich odcinkach;
- ograniczenie prędkości - skuteczne, jeśli da się je egzekwować i nie rozwala to funkcji trasy;
- zmiana geometrii drogi - najcenniejsza na etapie projektowym, bo działa u źródła;
- ekran - najlepszy tam, gdzie zabudowa jest blisko i trzeba szybko uzyskać lokalny cień akustyczny.
Jeśli mam wskazać najuczciwszą zasadę, to brzmi ona tak: najpierw walczy się z hałasem u źródła i geometrią trasy, dopiero potem stawia się wysokie bariery. Taka kolejność zwykle daje lepszy efekt techniczny i mniej konfliktów przestrzennych. Właśnie dlatego dobrze zaprojektowana ochrona akustyczna przy drodze to nie pojedynczy produkt, tylko zestaw świadomych decyzji.
Co naprawdę decyduje o dobrym zabezpieczeniu przy drodze
Najlepszy efekt daje nie najwyższy ekran, tylko najlepiej dobrany ekran. Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: zanim ktoś zamówi panel, powinien sprawdzić, kto i co ma być chronione, jaki jest poziom hałasu, gdzie biegnie fala dźwiękowa i czy nie da się uzyskać lepszego wyniku innym środkiem.
W dobrze przygotowanym projekcie liczy się ciągłość, szczelność i logika całego układu. W słabym projekcie zostaje tylko koszt i wrażenie, że „coś postawiono”. Przy drogach naprawdę wygrywają rozwiązania, które są policzone, dopasowane do terenu i uczciwie porównane z alternatywami. To właśnie od takiego podejścia zaczyna się sensowna ochrona przed hałasem.
