Najwięcej problemów z drogą zimą zaczyna się nie na warstwie ścieralnej, tylko w podłożu. Gdy grunt jest mokry i podatny na mróz, woda zamarza, rozszerza się i potrafi podnieść konstrukcję o kilka centymetrów, a po odwilży zostawia spękania, koleiny i nierówności. W tym tekście pokazuję, jak czytać strefy przemarzania gruntu, co naprawdę oznaczają dla projektu drogi i które rozwiązania technologiczne mają sens w polskich warunkach.
Najważniejsze fakty o przemarzaniu gruntu
- W Polsce projektowo przyjmuje się cztery poziomy głębokości przemarzania: 0,8 m, 1,0 m, 1,2 m i 1,4 m.
- Największe ryzyko pojawia się tam, gdzie podłoże jest wilgotne, drobnoziarniste i podatne na wysadziny mrozowe.
- Sama mapa nie wystarcza, bo o zachowaniu drogi decydują też woda gruntowa, rodzaj gruntu i sposób odwodnienia.
- Skuteczna ochrona to zwykle zestaw działań: odwodnienie, warstwa mrozoochronna, czasem wymiana lub stabilizacja gruntu.
- Błędy w tej części projektu kończą się nierównościami, spękaniami i kosztownymi naprawami po pierwszej ostrzejszej zimie.

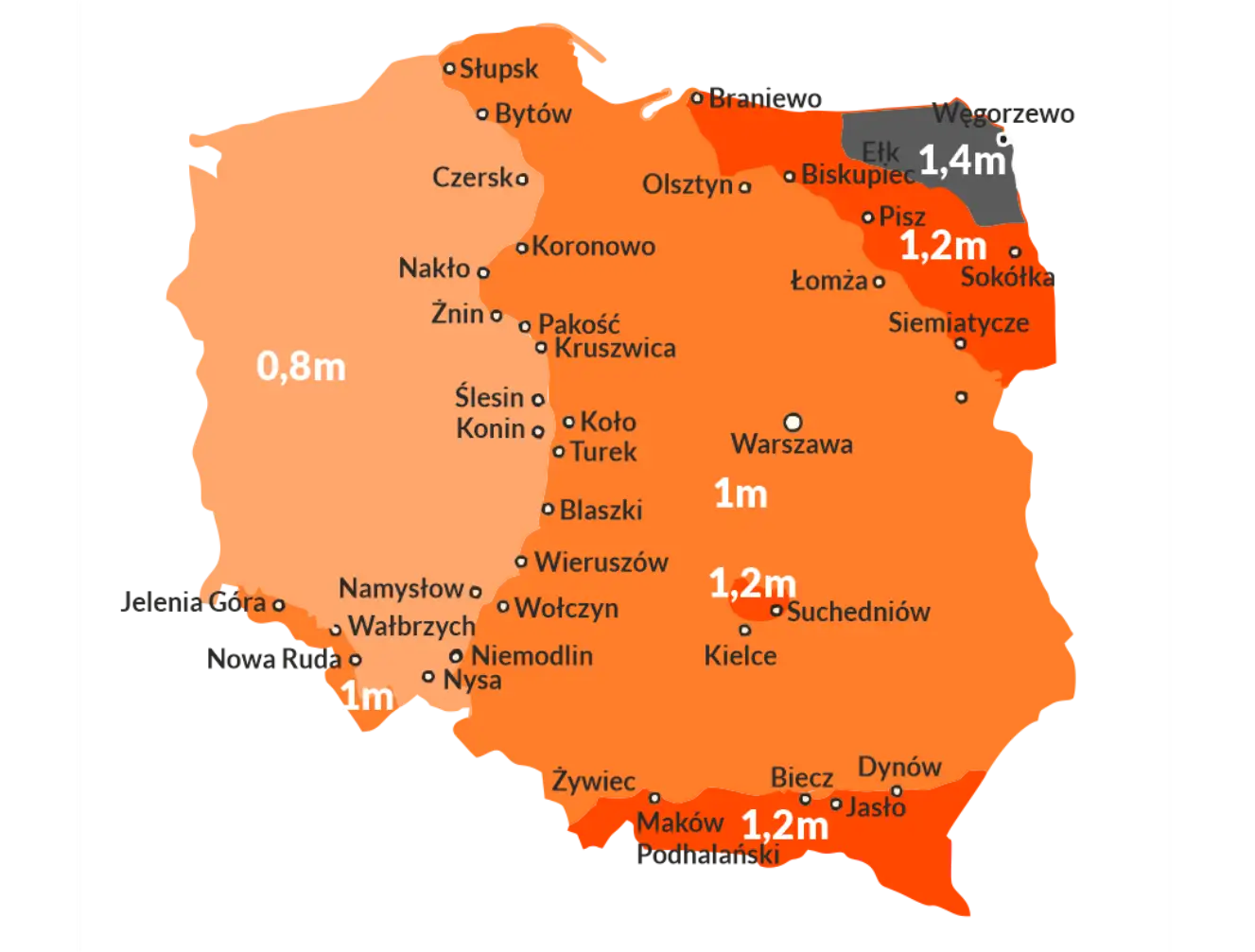

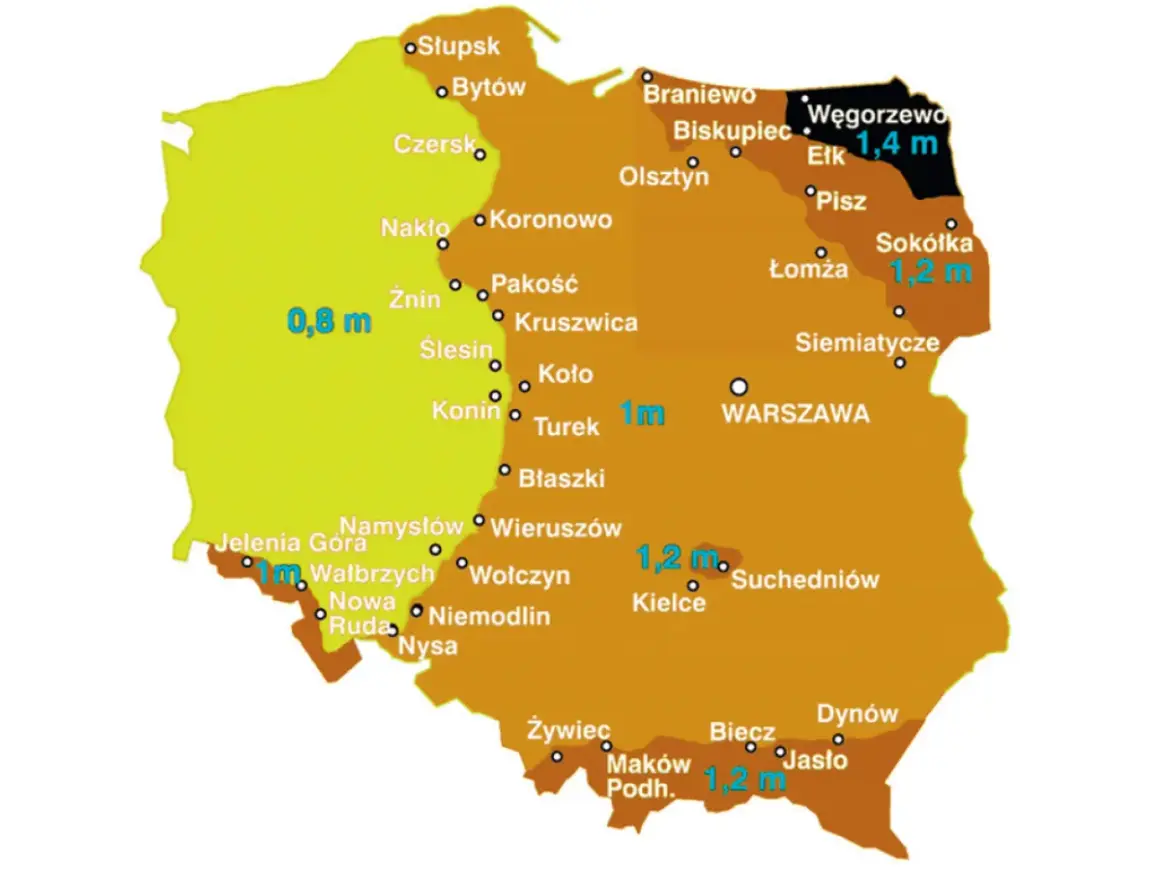

Jak czytam strefy przemarzania gruntu w Polsce
W praktyce nie traktuję mapy jako ciekawostki geograficznej, tylko jako punkt startowy do projektu. Przyjmuje się cztery główne poziomy głębokości przemarzania: 0,8 m, 1,0 m, 1,2 m i 1,4 m. To wartości projektowe, które pomagają dobrać grubość konstrukcji nawierzchni, warstw ulepszonego podłoża i ewentualnej ochrony mrozowej.
| Strefa | Typowa głębokość | Gdzie występuje najczęściej | Co to oznacza w praktyce |
|---|---|---|---|
| I | 0,8 m | Zachód i północny zachód kraju | Łagodniejsze warunki, ale nadal trzeba pilnować wilgoci i odpływu wody. |
| II | 1,0 m | Duża część Polski | Najczęstszy punkt odniesienia przy projektowaniu dróg lokalnych i krajowych. |
| III | 1,2 m | Chłodniejsze rejony, częściej północny wschód i tereny wyżej położone | Trzeba dać większy zapas w konstrukcji i dokładniej rozwiązać odwodnienie. |
| IV | 1,4 m | Najzimniejsze lokalizacje | Najtrudniejsze warunki mrozowe, zwykle wymagające bardzo starannej ochrony podłoża. |
Ta klasyfikacja nie mówi jeszcze wszystkiego. Dwa odcinki oddalone od siebie o kilkanaście kilometrów mogą zachowywać się inaczej, jeśli jeden biegnie po nasypie, a drugi przez podmokły wykop. Dlatego mapę traktuję jako bazę, a nie wyrok. Ostatecznie liczy się też ekspozycja terenu, wiatr, zaleganie śniegu i sezonowe wahania poziomu wody gruntowej. I właśnie to prowadzi do najważniejszego pytania: skąd właściwie bierze się szkoda wyrządzana przez mróz?
Dlaczego mróz niszczy drogę od spodu
Sam mróz nie jest jedynym winowajcą. Najpierw grunt musi mieć wodę, a potem musi umieć ją podciągać ku górze. W gruntach wysadzinowych, zwłaszcza pylastych i gliniastych, woda migruje do strefy zamarzania, tworzą się soczewki lodowe, a nawierzchnia zaczyna się podnosić. Po odwilży konstrukcja nie wraca idealnie do poprzedniego kształtu.
- Krawędzie jezdni i pobocza wychładzają się szybciej, więc tam problem pojawia się często pierwszy.
- Nasypy i strefy przejściowe przy przepustach są newralgiczne, bo łatwo zmienia się tam wilgotność i nośność.
- Miejsca z zastoinami wody przyspieszają powstawanie wysadzin, nawet jeśli sama konstrukcja asfaltowa jest poprawna.
- Odcinki zacienione dłużej trzymają mróz, więc ich zachowanie bywa gorsze niż reszty trasy.
- Styk starej i nowej konstrukcji po remoncie to klasyczne miejsce różnic osiadania i pęknięć.
To właśnie dlatego po pierwszej zimie widać falowanie nawierzchni, szczeliny przy krawędziach i lokalne utraty równości. Z zewnątrz wygląda to jak problem asfaltu, ale w rzeczywistości zaczyna się dużo niżej. Jeśli chcę ograniczyć takie skutki, muszę zaprojektować całą konstrukcję tak, by nie pompowała wody do góry i nie dawała mrozowi łatwego dostępu do podłoża.
Jak projektuje się nawierzchnię z myślą o zimie
Tu zaczyna się najważniejsza część. Ja zawsze patrzę na projekt w trzech warstwach: grunt, odwodnienie i konstrukcja nawierzchni. Sama grubsza warstwa asfaltu nie załatwia sprawy, jeśli pod spodem zostaje mokry, wysadzinowy materiał.
- Rozpoznanie podłoża geotechnicznego - badania powinny pokazać rodzaj gruntu, poziom wód gruntowych i podatność na wysadziny.
- Dobór grubości konstrukcji - suma warstw nawierzchni i ulepszonego podłoża musi zapewnić odporność na przemarzanie dla danej kategorii ruchu.
- Korekta najniższej warstwy - jeśli zapasu jest za mało, pogrubia się najniżej położoną warstwę albo dodaje warstwę mrozoochronną.
- Odprowadzenie wody - gdy woda jest blisko, trzeba rozwiązać też odwodnienie, bo sucha konstrukcja starzeje się wolniej i jest mniej kapryśna zimą.
W dokumentach projektowych często pojawia się minimalna grubość 15 cm dla nowo wprowadzanej warstwy mrozoochronnej, ale nie traktuję tego jako automatu. To dolna granica, nie recepta na każdą sytuację. W praktyce liczy się też materiał, jego uziarnienie, filtracja i to, czy warstwa rzeczywiście odcina grunt od kapilarnego podciągania wody. Na tym etapie zwykle wygrywa nie jeden magiczny zabieg, tylko sensowne połączenie kilku prostych rozwiązań.
Jakie technologie naprawdę ograniczają wysadziny
| Technologia | Kiedy działa najlepiej | Co daje i gdzie ma granice |
|---|---|---|
| Warstwa mrozoochronna | Przy gruntach podatnych na mróz i przy większym ryzyku przemarzania | Ogranicza dopływ zimna i utrudnia podciąganie wody; musi być dobrze dobrana materiałowo i wykonawczo. |
| Warstwa odsączająca i odwodnienie | Gdy podłoże jest wilgotne albo poziom wody gruntowej jest wysoki | Zmniejsza zawilgocenie konstrukcji; bez utrzymania i odpływu jej skuteczność szybko spada. |
| Wymiana gruntu | Przy lokalnych kieszeniach słabego, mokrego podłoża | Usuwa problem u źródła, ale jest czasochłonna i kosztowna, zwłaszcza na dłuższych odcinkach. |
| Stabilizacja cementem lub spoiwem | Gdy grunt da się poprawić, a nie trzeba go całkowicie usuwać | Podnosi nośność i zmniejsza podatność na mróz, ale wymaga kontroli wilgotności i technologii wbudowania. |
| Geowłóknina lub geosiatka | Gdy trzeba rozdzielić warstwy i poprawić pracę konstrukcji | Pomaga w separacji i wzmacnianiu, ale nie zastępuje odwodnienia ani dobrze dobranej konstrukcji. |
Najlepszy efekt daje zwykle zestaw dwóch albo trzech działań, a nie pojedyncza warstwa „na wszelki wypadek”. Na obwodnicy, drodze krajowej czy ważnym łączniku lokalnym nie opłaca się liczyć na to, że sama grubość asfaltu załatwi zimę. Jeśli grunt pracuje pod wodą, konstrukcja prędzej czy później odda to nierównością.
Najczęstsze błędy, które psują efekt już po pierwszej zimie
- Projektowanie wyłącznie na podstawie mapy, bez sprawdzenia gruntu i wody w konkretnej lokalizacji.
- Oszczędzanie na spadkach i odwodnieniu, przez co woda stoi przy krawędzi konstrukcji.
- Zbyt cienka albo przerwana warstwa ochronna w miejscach łączeń i przejść technologicznych.
- Dobór materiału o złym uziarnieniu, który podciąga wodę zamiast ją odprowadzać.
- Niedostateczne zagęszczenie i praca na zbyt wilgotnym podłożu.
- Pomijanie stref przejściowych przy przepustach, zjazdach i naprawach cząstkowych.
Te błędy są zdradliwe, bo często nie widać ich od razu. Konstrukcja działa latem, a problem wychodzi dopiero po kilku cyklach zamarzania i odmarzania. Wtedy zaczynają się poprawki, które są już znacznie droższe niż rzetelne dopracowanie podłoża na etapie budowy.
Co sprawdzam przed rozpoczęciem robót w terenie
- jaką głębokość przemarzania przyjmuje się dla konkretnej lokalizacji,
- czy badania geotechniczne pokazują grunt wysadzinowy albo wątpliwy,
- jak wysoko stoi woda gruntowa w okresie mokrym, nie tylko w dniu badania,
- czy konstrukcja ma ciągłe odwodnienie i gdzie woda ma odpłynąć,
- czy w newralgicznych miejscach przewidziano warstwę ochronną, wymianę gruntu albo stabilizację,
- czy przejścia przez przepusty, zjazdy i styki robót są rozwiązane tak samo starannie jak odcinek prosty.
Jeżeli mam wskazać jeden praktyczny wniosek, to jest on prosty: trwała droga w polskich warunkach zimowych zaczyna się od suchego, dobrze rozpoznanego i odizolowanego podłoża, a dopiero potem od samej nawierzchni. Kto to odwraca, zwykle płaci za poprawki szybciej, niż zakładał.
