Mur oporowy przy drodze - Co musisz wiedzieć, by uniknąć błędów?

Mur oporowy to jedna z tych konstrukcji, które decydują o bezpieczeństwie i geometrii drogi, choć często pozostają niewidoczne dla kierowcy. W tym tekście pokazuję, kiedy taki element ma sens, jakie technologie stosuje się przy nasypach i wykopach oraz co najbardziej wpływa na trwałość całego układu. Dorzucam też praktyczne wskazówki z perspektywy robót drogowych: od odwodnienia i zagęszczenia po typowe błędy wykonawcze.

Czym jest mur oporowy i kiedy jest potrzebny przy drodze

Taka konstrukcja utrzymuje grunt wtedy, gdy sama skarpa nie wystarcza już do bezpiecznego rozłożenia obciążeń. W praktyce stosuje się ją tam, gdzie trzeba podnieść lub obniżyć niweletę drogi, zbliżyć jezdnię do granicy terenu, wzmocnić nasyp przy przepuście albo uporządkować różnicę poziomów przy węzłach, skrzyżowaniach i obiektach inżynierskich.

Najprościej mówiąc, chodzi o opanowanie dwóch sił naraz: naporu gruntu i działania wody. Z mojego punktu widzenia to właśnie woda najczęściej przesądza o problemach, bo nawet dobrze wyglądająca konstrukcja zaczyna pracować źle, jeśli za ścianą zbiera się ciśnienie hydrostatyczne. Dlatego przy projektach drogowych nie traktuję takiego elementu jako dodatku do nasypu, ale jako część całego układu odwodnienia i stateczności.

W polskich realiach taki element jest szczególnie użyteczny tam, gdzie teren jest ciasny, a każdy metr szerokości ma znaczenie. To typowy scenariusz przy przebudowie istniejącej drogi, budowie obwodnicy albo prowadzeniu trasy w pobliżu zabudowy, rowu, cieku wodnego czy skarpy. Skoro wiadomo już, po co się go stosuje, można przejść do najważniejszego wyboru: technologii wykonania.

Jakie rozwiązania stosuje się przy drogach

Nie ma jednego najlepszego wariantu. Dobry dobór zależy od wysokości, warunków gruntowych, czasu realizacji i od tego, czy priorytetem jest nośność, szybkość montażu, wygląd czy przepuszczalność dla wody. W drogownictwie najczęściej spotyka się cztery rozwiązania, z których każde ma sens w innym układzie.

W praktyce najrozsądniej nie pytać, co wygląda najładniej, tylko co da się bezpiecznie utrzymać przez lata przy danym gruncie i obciążeniu. Dobrze dobrana technologia oszczędza nie tylko materiał, ale też czas, poprawki i ryzyko późniejszych napraw. A skoro wybór nie kończy się na samym materiale, warto przejść do tego, co naprawdę decyduje o trwałości.

Co decyduje o stateczności i trwałości projektu

W projektowaniu najważniejsze są trzy pytania: jaki grunt ma przejąć obciążenie, skąd będzie odpływać woda i jak konstrukcja poradzi sobie z ruchem oraz zmianami temperatury. W materiałach GDDKiA bardzo wyraźnie widać tę logikę: konstrukcja ma być zgodna z dokumentacją, a odwodnienie nie jest dodatkiem, tylko częścią systemu nośnego.

• Grunt rodzimy - sprawdzam jego nośność, podatność na osiadanie i wrażliwość na wodę. Grunt wysadzinowy lub słabo zagęszczony potrafi zniweczyć dobry projekt.
• Woda - bez drożnego drenażu rośnie ciśnienie za konstrukcją, a to przyspiesza zarysowania, przechyły i wypłukiwanie drobnych cząstek.
• Obciążenie od drogi - ważne są nie tylko samochody, ale też bariery, pobocza, skarpy i ewentualne obciążenia od sąsiednich obiektów.
• Posadowienie - fundament lub podstawa muszą przenieść ciężar na stabilne podłoże, najlepiej poniżej strefy przemarzania albo po wymianie słabego gruntu.
• Zasypka i zagęszczenie - zasypywanie warstwami ma ogromne znaczenie dla późniejszych osiadań i pęknięć.
• Geometria - im większa wysokość i im bardziej stromy układ, tym większa rola precyzyjnego obliczenia stateczności.

Przy robotach drogowych często powtarza się jeden praktyczny warunek: zasypkę wykonuje się warstwami do 20 cm przy ręcznym zagęszczaniu i wałowaniu, do 40 cm przy ubijakach mechanicznych lub wibratorach oraz do 60 cm przy ciężkich wibratorach albo ubijarkach płytowych. Do tego dochodzi spadek terenu nad konstrukcją - w dokumentacjach spotyka się minimum 1% na powierzchni ogólnej i 3% w pasie 1,5 m od lica. To pozornie drobne liczby, ale w terenie robią ogromną różnicę.

Jeśli te założenia są poprawnie ustawione, dopiero wtedy można sensownie przejść do kolejności robót, bo sama technologia nie wybacza przypadkowej realizacji.

Jak przebiega budowa krok po kroku

1. Rozpoznanie warunków gruntowo-wodnych. Bez tego projektant zgaduje, a nie projektuje. Na tym etapie ustala się nośność gruntu, poziom wód i ryzyko osiadań.
2. Wytyczenie i przygotowanie terenu. Trzeba dokładnie wyznaczyć oś, wysokość i granice robót, bo potem każdy centymetr ma znaczenie przy montażu i odwodnieniu.
3. Wykop i podłoże. Usuwa się grunt słaby, wykonuje warstwę wyrównawczą albo wymianę gruntu, a w razie potrzeby przygotowuje podbudowę z materiału mrozoodpornego.
4. Fundament lub podstawa konstrukcji. W zależności od typu obiektu może to być ława betonowa, prefabrykat, stopa lub odpowiednio przygotowane posadowienie z warstwą odsączającą.
5. Odwodnienie i filtracja. To moment, w którym układa się drenaż, warstwę filtracyjną i rozwiązania odprowadzające wodę z tyłu konstrukcji.

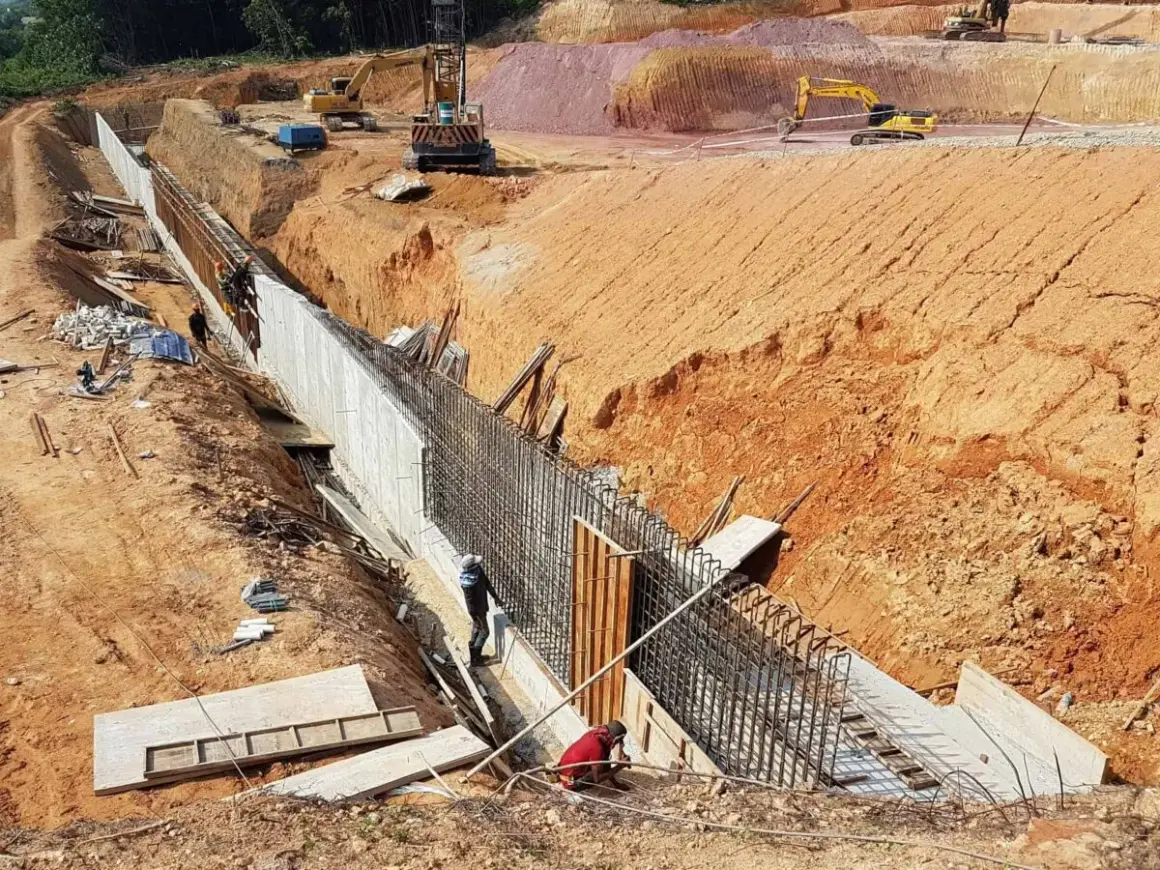

6. Montaż lub betonowanie. W konstrukcjach żelbetowych ważna jest jakość szalunków, zbrojenia i pielęgnacji betonu, a przy prefabrykatach - dokładność ustawienia i łączeń.
7. Zasypka warstwowa i zagęszczenie. Materiał zasypowy układa się etapami, kontrolując grubość warstw i nie przeciążając jeszcze świeżej konstrukcji.
8. Odbiór i kontrola po wykonaniu. Sprawdza się geometrię, drożność odwodnienia, szczeliny, spoiny i ewentualne odchylenia od pionu.

Najczęściej niedoceniany etap to ten pierwszy, czyli grunt i woda. Ja zawsze patrzę na to tak: jeśli podłoże jest słabe albo zbyt mokre, nawet bardzo staranne betonowanie nie rozwiąże problemu na dłużej. Gdy budowa przebiega już zgodnie z planem, warto wiedzieć, jakie błędy najczęściej psują efekt końcowy.

Najczęstsze błędy, które skracają żywotność konstrukcji

W praktyce awarie rzadko wynikają z jednego spektakularnego błędu. Zwykle to suma drobnych zaniedbań: brak drożnego drenażu, za słabo zagęszczona zasypka i pośpiech przy robocie. Poniżej zestawiam rzeczy, które widzę najczęściej, gdy konstrukcja zaczyna pracować gorzej, niż powinna.

Jeśli miałbym wskazać jedną zasadę, która wygrywa z każdą inną, byłaby to konsekwencja w odwodnieniu i zagęszczeniu. To właśnie te dwa elementy najczęściej przesądzają o tym, czy konstrukcja przepracuje lata bez problemu, czy zacznie wymagać poprawek już po pierwszej zimie. A kiedy inwestor staje przed wyborem technologii, pojawia się jeszcze jedno pytanie: kiedy warto wydać więcej, żeby zaoszczędzić na ryzyku.

Kiedy droższe rozwiązanie opłaca się bardziej niż tańsze

Cena nie powinna być jedynym kryterium, bo przy tego typu obiektach koszt materiału to tylko część rachunku. Znacznie ważniejsze są: wykop, fundament, transport, dostęp sprzętu, zabezpieczenie robót i czas realizacji. Zdarza się, że rozwiązanie pozornie tańsze na papierze przegrywa po doliczeniu logistyki i poprawek.

• Przy małej ilości miejsca lepsza bywa konstrukcja żelbetowa, bo pozwala uzyskać dużą nośność przy ograniczonej szerokości.
• Przy średnich wysokościach gabiony często są rozsądnym kompromisem między kosztem, odwodnieniem i wyglądem.

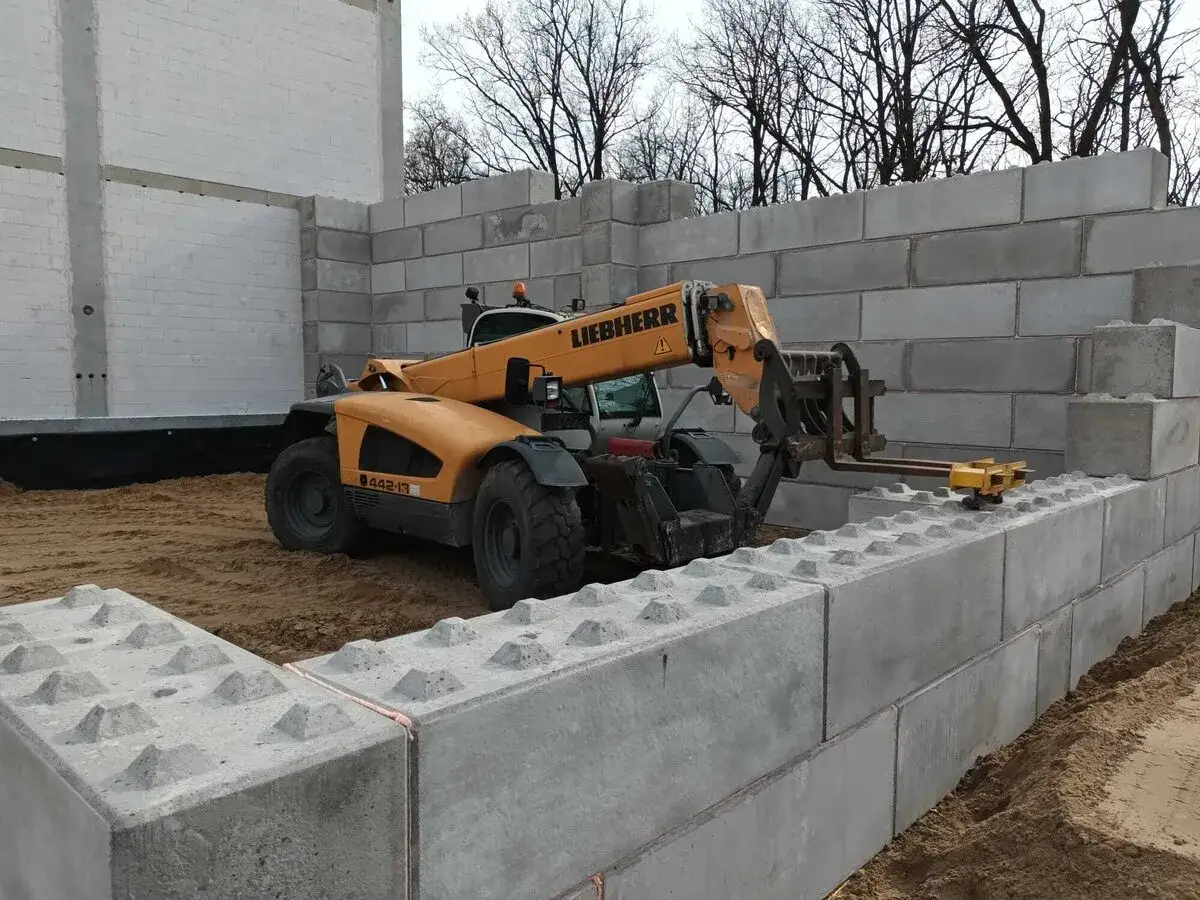

• Przy odcinkach powtarzalnych prefabrykaty wygrywają czasem montażu i przewidywalnością jakości.
• Przy dużym ruchu i słabym podłożu najważniejsze jest bezpieczeństwo, więc oszczędzanie na fundamentach zwykle kończy się drożej niż solidniejszy wariant.

W praktyce granicą, przy której projekt robi się znacznie bardziej wymagający, bywa różnica poziomów rzędu 2-3 m. Poniżej tego zakresu nadal można rozważać prostsze układy, ale im wyżej idzie ściana, tym bardziej opłaca się myśleć o rozwiązaniu, które lepiej zniesie napór gruntu, wodę i obciążenia od drogi. Krótko mówiąc: nie zawsze warto szukać najtańszego wariantu, jeśli później trzeba będzie poprawiać stateczność całego nasypu.

Po wyborze technologii nie zamykałbym tematu. Najwięcej kłopotów ujawnia się dopiero po oddaniu drogi do ruchu, kiedy na konstrukcję zaczynają działać sezonowe opady, mróz i ruch pojazdów.

Jak dbać o konstrukcję po oddaniu drogi do użytku

Po zakończeniu robót sprawdzam przede wszystkim to, czy woda ma gdzie odpłynąć i czy lico pozostaje stabilne po intensywnych opadach albo roztopach. Kontrola nie musi być skomplikowana, ale powinna być regularna: wystarczy kilka prostych obserwacji, żeby wcześnie wyłapać problem.

• Po deszczu warto obejrzeć, czy za konstrukcją nie zbiera się wilgoć i czy drenaż działa swobodnie.
• Po zimie trzeba szukać rys, odspojeń, wykwitów i miejsc, gdzie grunt został wypłukany.
• Po pierwszym sezonie ruchu dobrze jest sprawdzić, czy nie pojawiło się odchylenie lica albo lokalne osiadanie pobocza.
• Przy barierach i elementach towarzyszących należy ocenić, czy nie przenoszą dodatkowych obciążeń na konstrukcję oporową.

Jeżeli pojawiają się wybrzuszenia, przecieki, osiadanie terenu albo coraz większe rysy, nie czekałbym do kolejnego przeglądu. Przy takich obiektach szybka reakcja zwykle kosztuje mniej niż naprawa po kilku miesiącach zaniedbań. Z mojego punktu widzenia właśnie w tym miejscu widać różnicę między rozwiązaniem poprawnie zaprojektowanym a takim, które tylko wygląda solidnie na etapie odbioru.

W dobrze zaprojektowanej infrastrukturze drogowej najważniejsze nie jest samo widoczne lico, tylko to, co dzieje się za nim i pod nim. Jeśli grunt, odwodnienie i zagęszczenie są dopracowane, konstrukcja pracuje spokojnie przez lata; jeśli nie, nawet masywny obiekt zaczyna tracić stabilność szybciej, niż ktokolwiek zakładał na starcie.
