Stabilność krawężników i obrzeży zaczyna się nie od samego elementu betonowego, tylko od warstwy, na której ten element leży. Dobrze dobrana podsypka pod krawężniki decyduje o tym, czy linia obrzeża utrzyma poziom, nie zacznie siadać po zimie i wytrzyma nacisk ruchu pieszego albo kołowego. W tym tekście pokazuję, kiedy wystarczy piasek, kiedy lepsza będzie mieszanka cementowo-piaskowa, jaką grubość przyjąć i jakie błędy najczęściej niszczą efekt już po kilku miesiącach.
Najważniejsze decyzje przy warstwie pod krawężnikami
- Najczęściej wybieram piasek płukany albo mieszankę cementowo-piaskową 1:4, zależnie od obciążenia i rodzaju ławy.

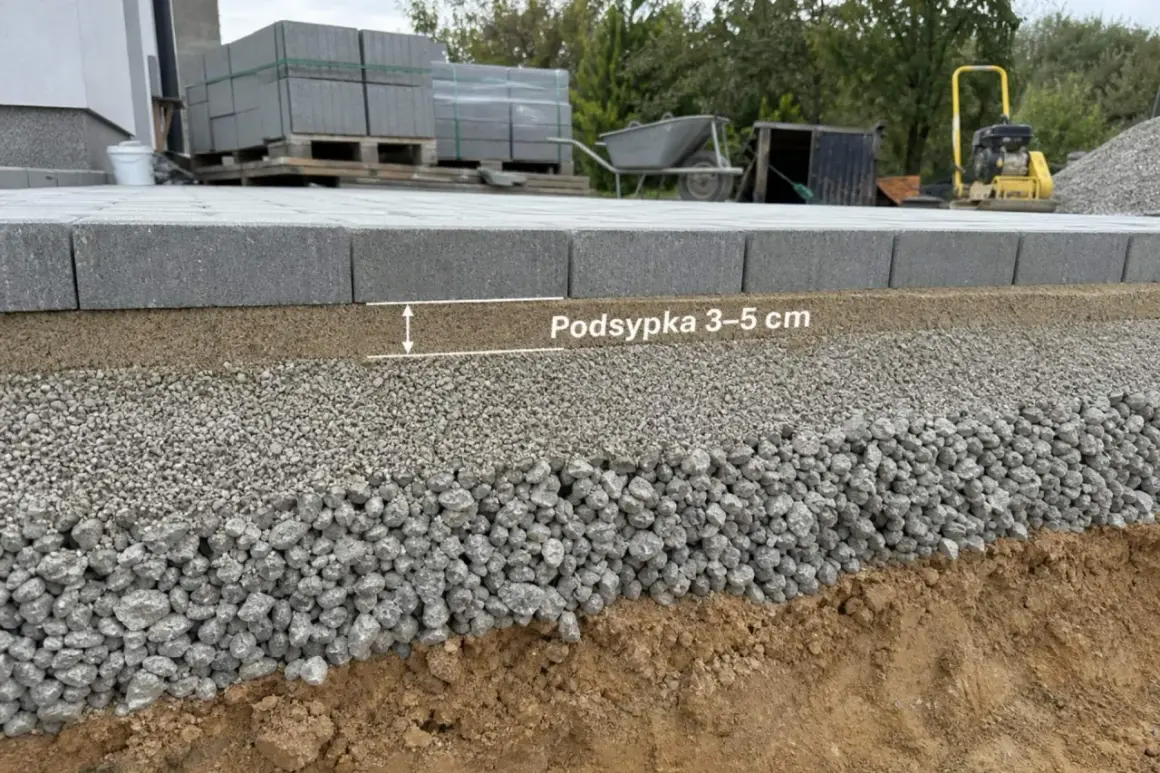

- Typowa grubość warstwy po zagęszczeniu to 3-5 cm, ale przy obrzeżach i lekkich odcinkach liczy się także jakość podłoża.
- Sama warstwa wyrównawcza nie zastąpi ławy betonowej tam, gdzie działa ruch kołowy lub duże siły boczne.
- Najwięcej problemów powodują glina w materiale, brak zagęszczenia i ustawianie elementów na rozmokniętym gruncie.
- Trwałość zależy nie tylko od podsypki, ale też od spoin, oporu bocznego i odwodnienia.
Czym jest ta warstwa i po co ją układam
Ja traktuję ją jako warstwę korekcyjną i stabilizującą jednocześnie. Jej zadanie jest proste: wyrównać drobne nierówności, umożliwić dokładne ustawienie elementu na właściwym poziomie i rozłożyć nacisk tak, żeby krawężnik nie „wisiał” punktowo na jednym miejscu. W praktyce oznacza to, że nie chodzi tylko o wsypanie materiału do wykopu, ale o stworzenie równego, nośnego i powtarzalnego podłoża roboczego.
To ważne zwłaszcza przy drogach, chodnikach i podjazdach, gdzie obrzeże pracuje nie tylko pionowo, lecz także bocznie. Jeśli warstwa jest źle dobrana, krawężnik zaczyna się przechylać, a po kilku cyklach zamarzania i odmarzania cała linia traci geometrię. Dlatego przy takich robotach zawsze patrzę na nią jak na element technologii, a nie drobny dodatek do montażu. Z tego wynika kolejna rzecz, którą warto rozdzielić od samego początku: podsypka to nie to samo co ława betonowa.
Nie myl podsypki z ławą betonową
To rozróżnienie robi ogromną różnicę na budowie. Podsypka wyrównuje i ułatwia ustawienie, a ława betonowa przejmuje większą część obciążeń i stabilizuje całą konstrukcję. Jeżeli wrzucimy wszystko do jednego worka, łatwo popełnić błąd: ktoś daje zbyt miękką warstwę tam, gdzie potrzebna jest sztywność, albo przeciwnie, wykonuje zbyt sztywny układ tam, gdzie potrzebna jest niewielka korekta poziomu i możliwość pracy elementu.
- Podsypka służy do wyrównania i ustawienia wysokości.
- Ława betonowa buduje nośność i opór boczny.
- Podłoże nośne przenosi obciążenie dalej w grunt lub podbudowę.
Ja najczęściej rozdzielam te trzy warstwy w głowie już na etapie projektu, bo wtedy łatwiej dobrać materiał i grubość. Przy lekkich obrzeżach chodnikowych wystarczy często dobrze przygotowane podłoże i cienka warstwa wyrównawcza. Przy krawężnikach najazdowych, parkingach albo miejscach narażonych na koła cięższych pojazdów sama podsypka nie wystarczy i trzeba myśleć o ławie oraz oporze. Od tego właśnie zależy, jaki materiał ma sens w danym miejscu.
Jaki materiał sprawdza się najlepiej
W praktyce najczęściej wracają dwa rozwiązania: piasek płukany i mieszanka cementowo-piaskowa. W dokumentacjach technicznych dla robót drogowych, w tym w materiałach GDDKiA, przewija się układ 3-5 cm po zagęszczeniu oraz proporcja 1:4 dla mieszanki cementowo-piaskowej. To dobry punkt odniesienia, bo nie jest ani przesadnie sztywny, ani zbyt „lekki” jak na typowe warunki przy krawężnikach i obrzeżach.
| Materiał | Kiedy go wybieram | Co daje | Ograniczenie |
|---|---|---|---|
| Piasek płukany 0-2 mm | Przy obrzeżach, lekkich odcinkach i tam, gdzie podłoże jest już dobrze przygotowane | Łatwe poziomowanie, dobra przepuszczalność wody, szybka korekta wysokości | Musi być czysty, bez gliny i bez domieszek organicznych |
| Mieszanka cementowo-piaskowa 1:4 | Gdy potrzebuję większej sztywności i lepszego trzymania geometrii | Lepsza stabilizacja elementu, mniejsze ryzyko lokalnego osiadania | Trzeba pracować sprawnie, bo materiał szybciej wiąże i gorzej znosi poprawki po czasie |
| Żwir lub piasek pod obrzeża | Na gruntach piaszczystych i przy konstrukcjach o małym obciążeniu | Drenaż i prosty montaż | Nie nadaje się tam, gdzie ruch boczny jest duży albo grunt jest słaby |
| Ława z chudego betonu | Przy większych obciążeniach, krawężnikach najazdowych i przy krawędziach jezdni | Wysoka nośność i stabilny opór | To już element nośny, a nie zwykła podsypka |
Ja zwykle patrzę na to tak: jeśli warstwa ma tylko skorygować poziom i pomóc w ustawieniu, piasek wystarcza. Jeśli konstrukcja ma trzymać geometrię przez lata i pracować przy większym obciążeniu, lepiej od razu postawić na mieszankę cementowo-piaskową albo na układ z ławą betonową. Z tego punktu przechodzę do praktyki, bo sam dobór materiału niewiele da, jeśli wykonanie będzie przypadkowe.
Jak ułożyć warstwę pod krawężnikiem krok po kroku
Przygotuj podłoże
Najpierw usuwam grunt słaby, rozluźniony albo zawilgocony i przygotowuję koryto o wymiarach zgodnych z projektem. Jeśli podłoże jest nierówne, żadna późniejsza poprawka nie zrobi z tego trwałej konstrukcji. W terenie piaszczystym bywa łatwiej, ale na gruntach spoistych trzeba szczególnie uważać na wodę i rozmoknięcie dna wykopu.
Rozściel materiał równą warstwą
Warstwa powinna mieć stałą grubość na całej długości odcinka, bez garbów i dołków. Przy mieszance cementowo-piaskowej rozkładam ją tak, by można było jeszcze skorygować poziom krawężnika, zanim materiał zacznie wiązać. Przy piasku ważne jest dokładne zwilżenie i zagęszczenie, ale bez przesady z wodą, bo wtedy warstwa zaczyna pływać zamiast stabilizować.
Ustaw element i kontroluj geometrię
Po ustawieniu krawężnika sprawdzam wysokość, linię i spadek. Nie chodzi o to, żeby element „mniej więcej” pasował. W drogownictwie liczy się ciągłość linii i przewidywalność spływu wody, więc nawet niewielka odchyłka później widać gołym okiem. Jeśli trzeba, koryguję wysokość od razu, a nie po kilku metrach robót.
Przeczytaj również: Mur oporowy przy drodze - Co musisz wiedzieć, by uniknąć błędów?
Zadbaj o opór boczny i spoiny
Po ustawieniu krawężnik powinien być obsypany materiałem przepuszczalnym lub zgodnym z projektem, a spoiny trzeba wypełnić odpowiednio dobranym materiałem. Przy dłuższych odcinkach i konstrukcjach narażonych na ruch dobrze działa również podział na krótsze fragmenty robocze oraz kontrola szczelin dylatacyjnych. To właśnie tu najczęściej wychodzą różnice między robotą „zrobioną” a robotą trwałą.
Na końcu tej fazy liczy się jedno: element nie może pracować luźno. Jeśli krawężnik da się poruszyć po ustawieniu, znaczy to, że warstwa albo zagęszczenie nie zrobiły swojej pracy. Z takiego miejsca już prosta droga do ustalenia właściwych grubości i proporcji.
Jakie grubości i proporcje przyjąć w praktyce
W robotach drogowych najważniejsze są powtarzalność i zgodność z projektem, ale są też wartości, do których można się sensownie odwołać. W praktyce specyfikacje GDDKiA dla takich robót wracają zwykle do warstwy 3-5 cm po zagęszczeniu oraz do mieszanki cementowo-piaskowej 1:4. To rozsądny zakres dla większości typowych zastosowań przy obrzeżach i krawężnikach osadzanych na przygotowanym podłożu.
| Sytuacja | Warstwa | Grubość po zagęszczeniu | Uwagi praktyczne |
|---|---|---|---|
| Obrzeża chodnikowe | Piasek lub podłoże piaszczyste | 3-5 cm | Sprawdza się przy stabilnym gruncie i niewielkim obciążeniu bocznym |
| Krawężniki na ławie betonowej | Piasek albo mieszanka cementowo-piaskowa 1:4 | 3-5 cm | Warstwa ma wyrównać i ustawić element, a nie zastępować ławę |
| Odcinki narażone na większy nacisk | Ława betonowa z oporem | Zgodnie z projektem | Tu podsypka jest tylko uzupełnieniem, a nie głównym elementem nośnym |
| Szczeliny między elementami | Piasek płukany lub zaprawa, zależnie od konstrukcji | 5-10 mm | Za wąskie szczeliny utrudniają pracę, za szerokie osłabiają estetykę i trwałość |
Ja pilnuję jeszcze jednej rzeczy: odchyłka grubości nie powinna rosnąć wraz z długością odcinka. Lepiej poświęcić kilka minut na ponowne sprawdzenie niwelacji niż później poprawiać falującą linię krawężnika. Z kolei przy słabszych gruntach sama poprawna grubość nie wystarczy, jeśli na budowie pojawią się klasyczne błędy wykonawcze.
Najczęstsze błędy, które psują efekt po pierwszej zimie
- Piasek z gliną albo humusem - taki materiał gorzej przepuszcza wodę, trudniej się zagęszcza i szybciej traci nośność.
- Warstwa za gruba - jeśli podsypka jest zbyt mięsista, element zamiast stabilnie siedzieć zaczyna pracować i siadać nierówno.
- Brak zagęszczenia - bez ubicia nawet najlepszy materiał po czasie traci geometrię.
- Układanie na rozmokniętym gruncie - woda osłabia podłoże i później wychodzi to w postaci osiadań oraz przekoszeń.
- Zbyt sztywne wypełnienie spoin w niewłaściwym miejscu - tam, gdzie konstrukcja pracuje, sztywna zaprawa potrafi pękać i wykruszać krawędzie.
- Brak oporu bocznego - bez odpowiedniego podparcia krawężnik przesuwa się pod naciskiem kół albo mrozu.
W praktyce to właśnie te drobiazgi odróżniają trwały odcinek od takiego, który po kilku miesiącach wymaga podbijania i poprawy. Ja zawsze wolę trochę dłuższy etap przygotowawczy niż późniejsze prostowanie błędów na gotowej nawierzchni. A skoro o trwałości mowa, trzeba jeszcze spojrzeć szerzej niż tylko na samą warstwę pod elementem.
Co naprawdę decyduje o trwałości na drogach i chodnikach
Na końcowy efekt składa się kilka warstw naraz. Podsypka pomaga ustawić krawężnik, ale o trwałości przesądza też podbudowa, odwodnienie, opór boczny i sposób pracy ze spoinami. Jeśli woda stoi przy krawędzi, mróz wchodzi w konstrukcję jak klin. Jeśli grunt pod spodem jest słaby, nawet starannie wykonana warstwa wyrównawcza nie zatrzyma osiadania.
- Odwodnienie - woda nie może zalegać przy krawężniku ani pod obrzeżem.
- Podbudowa - musi być nośna i zagęszczona warstwami, a nie tylko „przykryta” podsypką.
- Opór boczny - to on ogranicza przesuwanie się elementu pod wpływem ruchu i temperatury.
- Spoiny i dylatacje - zbyt sztywne zamknięcie całego odcinka zwiększa ryzyko pęknięć.
- Warunki pogodowe - praca w deszczu albo na zbyt mokrym gruncie zwykle kończy się słabszym efektem.
Ja zwracam na to szczególną uwagę przy robotach drogowych, bo tam wszystkie błędy wychodzą szybciej niż na zwykłym chodniku przy posesji. Dłuższe odcinki, większe obciążenia i częstsze zmiany temperatury robią swoje. Dlatego gdy inwestor chce „tylko położyć krawężnik”, ja zawsze patrzę szerzej: na grunt, wodę, opór i sposób zamknięcia całej konstrukcji.
Co warto zapamiętać, zanim zamówisz materiał
Jeśli robisz zwykły chodnik, obrzeże ogrodowe albo lekki odcinek przy posesji, najczęściej wystarczy dobrze przygotowane podłoże, równa warstwa 3-5 cm i czysty piasek płukany albo mieszanka cementowo-piaskowa 1:4. Jeśli jednak w grę wchodzi krawężnik najazdowy, parking, zatoka albo fragment drogi z ruchem cięższym, traktuję podsypkę tylko jako jeden z elementów układu. Wtedy o powodzeniu decyduje cały zestaw: podbudowa, ława, opór, spoiny i odwodnienie.
Gdybym miał wskazać jedną zasadę praktyczną, powiedziałbym tak: nie próbuj ratować słabego projektu samą zmianą materiału podsypkowego. Lepsza mieszanka pomaga, ale nie naprawi źle przygotowanego gruntu ani braku oporu bocznego. Jeśli te trzy rzeczy są dopięte, krawężnik pracuje stabilnie i nie wymaga szybkich poprawek, a o to właśnie chodzi w dobrze wykonanej nawierzchni.
