Niwelator laserowy na budowie - Jak używać bez błędów?

Niwelator laserowy przyspiesza wyznaczanie poziomów, spadków i wysokości warstwy roboczej tam, gdzie zwykła miarka przestaje wystarczać: przy korytowaniu, podbudowie, odwodnieniu, parkingach i zjazdach. Ten artykuł pokazuje, jak używać niwelatora laserowego w praktyce, bez zgadywania i bez tracenia czasu na poprawki. Skupiam się na wyborze właściwego typu sprzętu, ustawieniu statywu, pracy z detektorem oraz na błędach, które na budowie drogi potrafią kosztować cały dzień.

Jaki niwelator sprawdza się na budowie drogi

W praktyce nie każdy laser robi tę samą robotę. Na krótkich, wewnętrznych odcinkach wystarczy prostszy model liniowy, ale przy korytowaniu, profilowaniu podbudowy czy ustawianiu spadków odwodnienia potrzebujesz sprzętu, który trzyma wysokość na większym dystansie i współpracuje z detektorem.

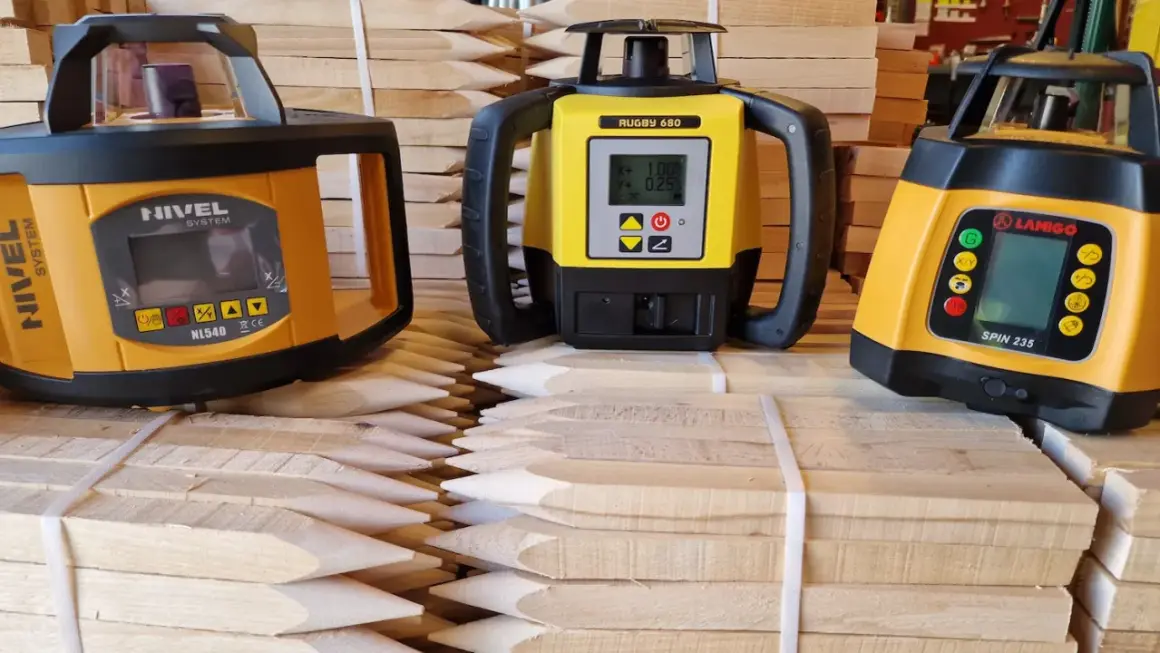

Jeżeli miałbym wskazać jeden typ do robót drogowych, wybrałbym laser rotacyjny albo laser spadkowy. W profesjonalnych modelach spotyka się zasięg rzędu 400 m średnicy oraz baterie działające nawet do 100 godzin, więc na dużym placu budowy nie trzeba co chwilę przerywać pracy. Zwracam też uwagę na zakres samopoziomowania: około ±5° w modelach profesjonalnych to poziom, przy którym łatwiej szybko wejść w pracę, ale mocno przekoszone podłoże pod statyw i tak trzeba wstępnie wyrównać.

Gdy wybór sprzętu jest już jasny, najwięcej zależy od samego ustawienia na stanowisku. Tu najłatwiej o błąd, który potem widać na całym odcinku.

Jak ustawić sprzęt, zanim zacznie się pomiar

Najwięcej błędów powstaje nie przy samym odczycie, tylko przed jego wykonaniem. Ja zaczynam od sprawdzenia punktu odniesienia, bo bez reperu roboczego nawet bardzo dobry laser jedynie ładnie świeci, ale nie gwarantuje sensownej wysokości.

1. Wybierz stabilne miejsce dla statywu. Na luźnym nasypie, świeżo rozgarniętym gruncie albo miękkiej podbudowie podkładam płytki lub szukam twardszego punktu. Statyw nie może pracować jak sprężyna.
2. Ustal reper roboczy. Reper to punkt o znanej wysokości, od którego liczysz wszystkie kolejne odczyty. Na budowie drogi bywa to gwoźdź, znak na paliku albo inny trwały punkt z dokumentacji.
3. Zamocuj laser i dopiero wtedy go włącz. W modelach z samopoziomowaniem albo z blokadą transportową odblokowuję urządzenie dopiero po ustawieniu go na stabilnym podłożu.
4. Poczekaj na stabilizację wiązki. Krótkie mruganie czy sygnał poza zakresem poziomowania oznacza, że sprzęt jeszcze nie jest gotowy do pracy.
5. Zrób kontrolę na dwóch punktach. Jeśli po przełożeniu odbiornika na drugi punkt odczyt nie zgadza się z projektowaną różnicą wysokości, nie zaczynam robót, dopóki nie znajdę przyczyny.

W terenie drogowym szczególnie pilnuję drgań od ruchu sprzętu i warunków podłoża. Jeśli po ustawieniu statywu przejeżdża walec, wywrotka albo minęło kilka minut intensywnej pracy koparki obok, sprawdzam ustawienie jeszcze raz. To drobny nawyk, ale oszczędza bardzo kosztowne poprawki.

Kiedy sprzęt stoi pewnie, można przejść do właściwego wyznaczania poziomu i spadku, czyli do tego, co w praktyce odróżnia ładny sygnał od użytecznego pomiaru.

Jak wyznaczyć poziom i spadek bez zgadywania

Na drodze i przy odwodnieniu nie wystarczy „mniej więcej równo”. Liczy się konkretny spadek poprzeczny lub podłużny, dlatego najpierw zamieniam intuicję na liczbę. Najprostsza zasada jest praktyczna: 1% to 1 cm różnicy na każdy metr, a więc 2% to 2 cm na metr, 0,5% to 5 mm na metr.

Spadek podłużny biegnie wzdłuż osi drogi, a poprzeczny odprowadza wodę na bok. Na placu budowy te dwie wartości trzeba liczyć osobno, bo pomylenie kierunku od razu psuje geometrię odcinka.

1. Zacznij od punktu zerowego. Odczytujesz wysokość w miejscu odniesienia i zapisujesz ją jako bazę. Bez tego łatwo zgubić się w kolejnych pomiarach.
2. Przenieś łatę na kolejny punkt. Łata niwelacyjna to wysuwana łata z podziałką, na której mocujesz odbiornik. Dzięki temu widzisz wysokość bez szukania wiązki gołym okiem.
3. Ustaw odbiornik na sygnał poziomu. W praktyce przesuwasz detektor powoli w górę albo w dół, aż sygnał pokaże punkt odniesienia. Ruch musi być spokojny, bo pośpiech w terenie tylko wydłuża pracę.
4. Odlicz docelową różnicę wysokości. Jeśli projekt wymaga 2% spadku na 15 m, różnica wynosi 30 cm. Tego nie robi się „na oko”; to zwykłe przeliczenie i konsekwentne przeniesienie wyniku na teren.
5. Sprawdź kierunek spadku. Na drodze nie mylę spadku podłużnego z poprzecznym. Błędnie ustawiony kierunek potrafi sprawić, że woda będzie stała dokładnie tam, gdzie miała spłynąć.

Najlepiej działa tu prosta dyscyplina: zapisuję jeden punkt referencyjny, jeden docelowy odczyt i trzymam się tych samych zasad na całym odcinku. Kiedy to działa, kolejna trudność pojawia się już nie w matematyce, tylko w warunkach terenowych, a wtedy potrzebny jest detektor.

Jak pracować z detektorem i łatą na otwartym terenie

W terenie zewnętrznym wiązka zwykle nie jest widoczna, nawet jeśli laser pracuje poprawnie. Dlatego detektor nie jest dodatkiem „na wszelki wypadek”, tylko podstawowym narzędziem przy większości robót drogowych.

• Zakładam detektor na łatę niwelacyjną albo uchwyt pomiarowy. Dzięki temu mogę przesuwać go po wysokości bez zgadywania, gdzie jest poziom.
• Poruszam się powoli. Odbiornik najlepiej łapie sygnał wtedy, gdy przesuwa się go centymetr po centymetrze, a nie skokowo.
• Po znalezieniu sygnału blokuję pozycję. To ważne, bo luźny odbiornik przesuwa się przy pierwszym dotknięciu i cały odczyt trzeba robić od nowa.
• Korzystam z drugiego statywu, gdy trzeba utrzymać stały punkt. Na większym placu budowy to oszczędza czas, zwłaszcza gdy porównuję kilka przekrojów pod rząd.
• Nie opieram się na okularach jako jedynym wspomaganiu. Okulary filtrujące mogą pomóc, ale nie zastępują odbiornika.

Na dobrym laserze detektor powinien dawać czytelny sygnał: najpierw szukam, potem zawężam położenie, na końcu blokuję wynik i dopiero zapisuję odczyt. To drobiazg, ale właśnie w tej kolejności najłatwiej utrzymać powtarzalność między kolejnymi punktami.

Jeśli ten etap zaczyna szwankować, zwykle winny nie jest sam laser, tylko kilka powtarzalnych błędów, które na budowie pojawiają się zaskakująco często.

Najczęstsze błędy, które psują niwelację

W drogówce jeden źle ustawiony odcinek potrafi odbić się na całej warstwie roboczej. Najbardziej kosztowne pomyłki nie są spektakularne - to zwykle proste zaniedbania, które po czasie wychodzą jako poprawki, zastoje wody albo konieczność ponownego profilowania.

• Statyw stoi na miękkim lub nierównym gruncie. Nawet niewielkie osiadanie zmienia wysokość odczytu, a przy dłuższych odcinkach różnica szybko rośnie.
• Ktoś myli procenty ze stopniami. W praktyce to klasyczny błąd przy spadkach: 2% nie oznacza 2° i odwrotnie. Przy robotach odwodnieniowych to robi dużą różnicę.
• Brakuje jednego, trwałego punktu odniesienia. Bez reperu roboczego łatwo „przepływać” z jednego odczytu na drugi i zgubić właściwą wysokość.
• Po transporcie nikt nie sprawdza kalibracji. Wstrząs, upadek albo duża zmiana temperatury potrafią rozstroić ustawienie. Wtedy laser jeszcze świeci, ale nie daje już pewnego wyniku.
• W terenie ktoś próbuje pracować bez detektora. To działa tylko w bardzo krótkim zasięgu i w warunkach, które rzadko zdarzają się na otwartej budowie.
• Odczyt zostaje zapisany z pośpiechem. Jeśli nie upewnię się, że odbiornik jest zablokowany i ustawiony w tej samej pozycji, później trudno odtworzyć źródło różnicy.

Jeżeli mam od razu wskazać dwie rzeczy, które najbardziej poprawiają jakość pracy, są to: stabilne podłoże pod sprzęt i konsekwentne sprawdzanie punktu odniesienia. Reszta często wygląda jak technika, ale w praktyce jest tylko konsekwencją tych dwóch decyzji.

Kiedy te podstawy są opanowane, dopiero wtedy warto pomyśleć o tym, co zabrać na plac budowy, żeby pracować szybko i bez wracania po brakujące elementy.

Co zabieram na plac budowy, żeby nie wracać po sprzęt

Na typową robotę drogową biorę zestaw, który pozwala mi wyznaczyć wysokość od pierwszego punktu do ostatniego bez improwizacji. Im mniej zależę od przypadkowych akcesoriów, tym mniej przestojów.

• Laser rotacyjny albo laser spadkowy - do długich odcinków i spadków.
• Detektor z uchwytem - bez niego praca w słońcu jest po prostu zbyt wolna.
• Stabilny tripod - najlepiej z rozwiązaniem, które dobrze trzyma się gruntu.
• Łata niwelacyjna - do odczytu różnic wysokości i przenoszenia spadków.
• Zapasowe baterie lub akumulator - na dużym odcinku to często ważniejsze niż dodatkowy gadżet.
• Marker, paliki i taśma - żeby każdy punkt dało się potem odtworzyć bez domysłów.
• Krótka karta projektu albo notatka z poziomami - bo liczby zapisane na kartce szybciej ratują dzień niż pamięć operatora.

W praktyce najbardziej opłaca się prosty zestaw: pewny laser, dobry detektor i nawyk kontroli poziomu po każdym istotnym przestawieniu. Taki układ nie robi cudów, ale na budowie drogi daje dokładność, powtarzalność i mniej kosztownych poprawek niż praca „na oko” albo z przypadkowym sprzętem.
