Najprościej mówiąc, odpowiedź na pytanie, z czego składa się droga, zaczyna się nie od samego asfaltu, ale od całego układu warstw, poboczy, odwodnienia i elementów bezpieczeństwa. Jeżeli rozumie się ten układ, dużo łatwiej ocenić, dlaczego jedne odcinki są trwałe i wygodne, a inne po kilku sezonach łapią koleiny, spękania albo ubytki przy krawędziach. W tym tekście pokazuję drogę tak, jak widzi ją inżynier: od korony drogi i nawierzchni aż po podłoże oraz otoczenie, które równie mocno wpływa na trwałość.
Najważniejsze elementy drogi to jezdnia, pobocza, warstwy konstrukcyjne i odwodnienie
- Droga to system, a nie tylko widoczna warstwa asfaltu lub betonu.
- Największe obciążenia przejmują warstwy ścieralna, wiążąca i podbudowa.
- Woda jest krytyczna, bo bez sprawnego odpływu szybko niszczy konstrukcję.
- Pobocza, bariery i skarpy wpływają na bezpieczeństwo i trwałość krawędzi.
- Układ drogi zależy od klasy trasy, natężenia ruchu i otoczenia.
Droga zaczyna się od korony, czyli tego, co widać na pierwszy rzut oka
Jeżeli patrzę na drogę od strony użytkownika, pierwsze w oczy rzuca się korona drogi, czyli jezdnia z pasami ruchu i towarzyszącymi jej częściami. Na drodze zamiejskiej dochodzą pobocza, czasem opaski zewnętrzne, a w mieście chodniki, drogi rowerowe i zatoki autobusowe. W praktyce to właśnie ten widoczny układ decyduje o płynności ruchu, ale też o tym, czy kierowca ma gdzie bezpiecznie zjechać po awarii.
| Element | Po co jest | Co się dzieje, gdy go brakuje lub jest źle zaprojektowany |
|---|---|---|
| Jezdnia | Prowadzi ruch pojazdów i przenosi największe obciążenia eksploatacyjne | Pojawiają się utrudnienia w ruchu, koleiny i szybsze niszczenie nawierzchni |
| Pobocze | Daje zapas bezpieczeństwa, pomaga w odwodnieniu i pozwala na chwilowe zatrzymanie | Krawędź jezdni szybciej się rozpada, a kierowca traci margines błędu |
| Pas dzielący | Rozdziela kierunki ruchu i ogranicza ryzyko zderzeń czołowych | Rośnie ryzyko kolizji i spada czytelność trasy |
| Chodnik i droga rowerowa | Oddzielają ruch pieszy i rowerowy od samochodowego | Spada bezpieczeństwo niechronionych uczestników ruchu |
| Zjazdy i skrzyżowania | Łączą drogę z otoczeniem i innymi trasami | Ruch staje się mniej płynny, a manewry bardziej kolizyjne |
W rozporządzeniu o warunkach technicznych dróg publicznych widać dobrze, że ten układ nie jest przypadkowy: pas awaryjny na autostradzie ma standardowo 3,00 m, na drodze ekspresowej 2,50 m, opaska zewnętrzna przy drodze GP 0,75 m, a przy drodze G lub Z 0,50 m. Z kolei chodnik projektuje się co najmniej na 1,80 m szerokości, a w trudnych warunkach można zejść do 1,00 m, ale tylko z miejscami do wymijania. To nie są ozdobniki, tylko minimalne warunki wygody i bezpieczeństwa.
To jednak nadal tylko warstwa użytkowa. Prawdziwa nośność kryje się niżej, w konstrukcji, której zwykle nie widać po zakończeniu budowy.

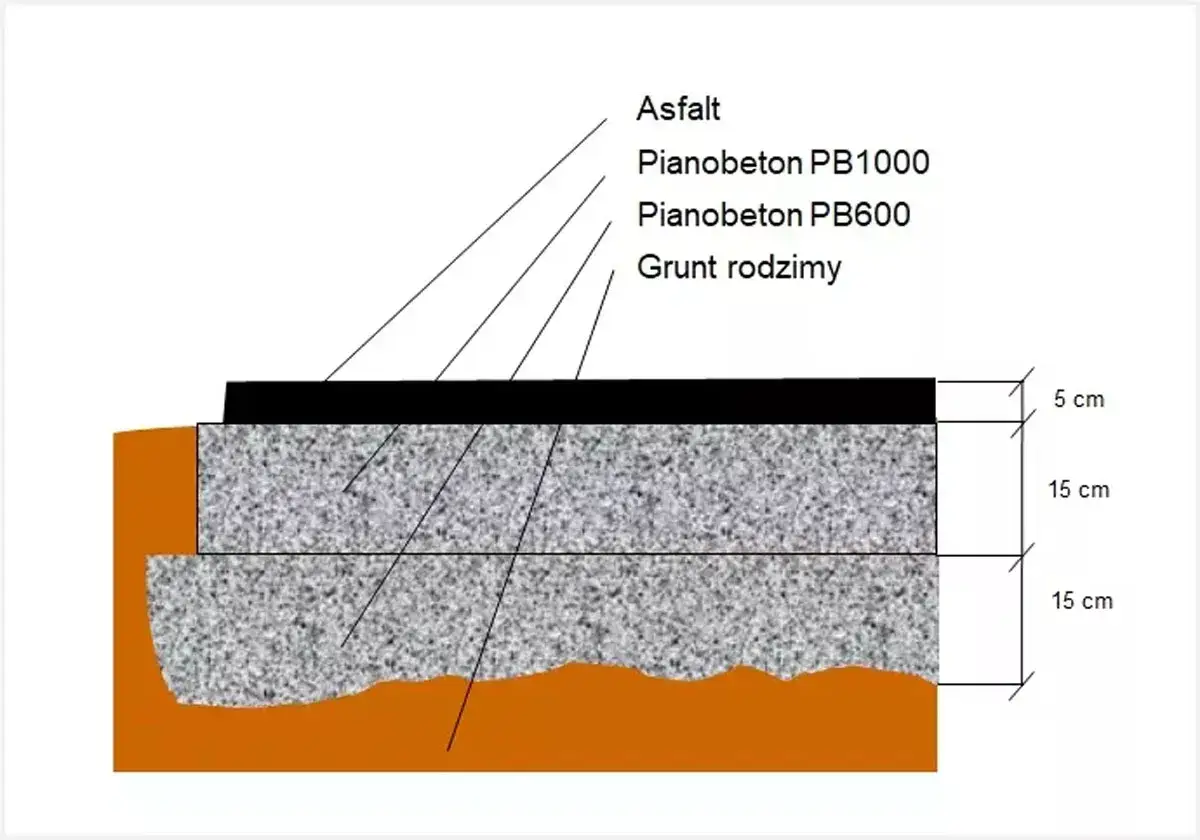

Przekrój drogi pokazuje, co kryje się pod warstwą ścieralną
Na drogach asfaltowych górą jest warstwa ścieralna, niżej warstwa wiążąca, a pod nimi podbudowa. Na drogach sztywnych rolę warstwy wierzchniej pełni płyta betonowa, więc sam schemat jest podobny, ale materiał i sposób przenoszenia obciążeń już inny. W praktyce dobór warstw zależy od kategorii ruchu KR, czyli od tego, jak duży i jak ciężki ruch ma przyjąć nawierzchnia.
| Warstwa | Główne zadanie | Typowe materiały lub rozwiązania |
|---|---|---|
| Warstwa ścieralna | Bezpośredni kontakt z kołami, odporność na ścieranie i warunki pogodowe | Mieszanki mineralno-asfaltowe, czasem beton cementowy na nawierzchniach sztywnych |
| Warstwa wiążąca | Rozkłada naprężenia i łączy warstwę ścieralną z niższymi warstwami | Asfalt o odpowiednio dobranej sztywności i uziarnieniu |
| Podbudowa zasadnicza | Przenosi obciążenia i odpowiada za nośność całej konstrukcji | Kruszywo, mieszanki związane spoiwem, beton asfaltowy lub cementowy |
| Podbudowa pomocnicza | Wzmacnia konstrukcję i poprawia jej odporność na zmienne warunki | Kruszywo, grunt stabilizowany, warstwy związane hydraulicznie |
| Warstwa mrozoochronna i ulepszone podłoże | Chronią przed wysadzinami mrozowymi i poprawiają parametry gruntu | Materiały mrozoochronne, stabilizacja gruntu, wymiana słabego podłoża |
| Warstwa odsączająca i odcinająca | Odprowadza wodę i nie pozwala na migrację drobnych cząstek gruntu | Warstwy filtracyjne, drobne kruszywo, geosyntetyki w zależności od projektu |
Najważniejszy wniosek jest prosty: nie każda droga ma ten sam zestaw warstw. Układ dobiera się do ruchu, gruntu i warunków wodnych, więc projekt lokalnej ulicy nie może być kopią autostrady. Dobrze zaprojektowana konstrukcja nie tylko przenosi ciężar pojazdów, ale też ogranicza spękania i deformacje, które pojawiają się tam, gdzie warstwy są zbyt cienkie albo źle połączone.
Jeżeli chcę zrozumieć, czy droga będzie trwała, nie zaczynam od koloru asfaltu. Zaczynam od pytania, czy konstrukcja ma sens od samego podłoża aż po warstwę ścieralną. Gdy to jest uporządkowane, trzeba jeszcze zrobić coś równie ważnego: odprowadzić wodę.
Odwodnienie decyduje o trwałości bardziej niż wiele osób zakłada
Woda potrafi zniszczyć drogę szybciej niż ruch ciężarowy, jeśli nie ma gdzie odpłynąć. Tak właśnie opisuje odwodnienie GDDKiA: to zespół elementów, który ma odprowadzić wodę z jezdni, podbudowy i podłoża. I to jest bardzo trafne ujęcie, bo problem nie kończy się na kałuży na poboczu.
- Odwodnienie powierzchniowe usuwa wodę z jezdni i pobocza przez spadki poprzeczne oraz podłużne.
- Odwodnienie wgłębne zbiera wodę, która wnika niżej, za pomocą drenów, warstw filtracyjnych i sączków.
- Odwodnienie podziemne wykorzystuje kanalizację, studnie chłonne i zbiorniki retencyjne tam, gdzie teren tego wymaga.
W praktyce o jakości odwodnienia decydują też elementy, które kierowcy widzą rzadko, ale inżynierowie oceniają bardzo uważnie: rowy drogowe, ścieki, przepusty i drożność poboczy. Jeśli po deszczu woda stoi przy krawędzi jezdni, zaczyna rozmiękczać podbudowę, wchodzi w szczeliny i zimą robi swoje przez cykle zamarzania i odmarzania. Potem pojawiają się ubytki, wykruszenia i osiadanie krawędzi, a naprawa staje się znacznie droższa niż porządne odwodnienie na etapie projektu.
Gdy woda ma gdzie odpłynąć, można sensownie dobrać zabezpieczenia i otoczenie drogi. To właśnie one decydują, czy trasa jest tylko przejezdna, czy naprawdę bezpieczna.
Bezpieczeństwo tworzą też pobocza, bariery i strefy ochronne
W wielu rozmowach o drogach bezpieczeństwo sprowadza się do znaków i ograniczenia prędkości. To za mało. W praktyce liczy się cały pas otoczenia: pobocze, bariera ochronna, skarpa, rów, strefa bez przeszkód i to, czy droga ma miejsce na kontrolowane wyhamowanie błędu kierowcy. Na odcinkach z prędkością dopuszczalną powyżej 50 km/h trzeba przewidywać strefę bez przeszkód albo stosować barierę, jeśli takiej strefy nie da się zaprojektować.
| Element bezpieczeństwa | Rola w praktyce | Na co zwracam uwagę przy ocenie |
|---|---|---|
| Pobocze | Daje zapas miejsca przy zjeździe z toru jazdy i wspiera odwodnienie | Czy jest nośne, równe i czy nie zapada się przy krawędzi |
| Bariera ochronna | Zmniejsza skutki zjechania z drogi lub uderzenia w przeszkodę | Czy jest ustawiona tam, gdzie naprawdę chroni, a nie tylko stoi formalnie |
| Strefa bez przeszkód | Daje miejsce na bezpieczne wytracenie energii po opuszczeniu jezdni | Czy w pobliżu nie ma słupów, drzew, nasypów lub głębokich rowów |
| Skarpy i rowy | Prowadzą wodę i stabilizują teren wokół korpusu drogi | Czy są stateczne i drożne, a nie rozjeżdżone albo zamulone |
| Chodnik i droga rowerowa | Oddzielają ruch pieszy i rowerowy od samochodowego | Czy ciąg jest spójny, odpowiednio szeroki i bez niepotrzebnych przewężeń |
W mieście do tych elementów dochodzą jeszcze krawężniki, przejścia dla pieszych, zatoki autobusowe i odwodnienie uliczne, które często działa inaczej niż na drodze zamiejskiej. To dobry przykład, że ta sama droga może mieć zupełnie inny skład w zależności od otoczenia. Im więcej pieszych i rowerzystów, tym mniej miejsca na kompromisy w układzie przestrzennym.
Im bardziej zmienia się otoczenie, tym mocniej zmienia się też sam układ drogi. Z tego powodu dwa odcinki o podobnej długości mogą wyglądać całkiem inaczej, choć formalnie należą do tej samej klasy.
Klasa drogi zmienia jej układ i standard wykonania
Ta sama nazwa „droga” kryje różne rozwiązania. Autostrada, droga ekspresowa, droga główna ruchu przyspieszonego, droga zbiorcza i ulica lokalna różnią się nie tylko geometrią, ale też liczbą warstw, szerokością poboczy, sposobem odwodnienia i miejscem dla ruchu niechronionego. W praktyce im większa prędkość i większy ruch ciężki, tym bardziej rozbudowana staje się konstrukcja.
| Typ trasy | Co zwykle wchodzi w skład | Co najbardziej wpływa na projekt |
|---|---|---|
| Autostrada i droga ekspresowa | Dwie jezdnie lub czytelne rozdzielenie kierunków, pas awaryjny, pas dzielący, bariery, węzły | Wysoka prędkość, ruch tranzytowy, bezpieczeństwo przy błędzie kierowcy |
| Droga GP | Jezdnia główna, opaska zewnętrzna, pobocza, rowy, skrzyżowania w poziomie terenu | Połączenie funkcji przelotowej i lokalnej |
| Droga G lub Z | Prostsza konstrukcja, pobocza gruntowe albo częściowo utwardzone, odwodnienie powierzchniowe | Większa rola poboczy i łatwego odprowadzania wody |
| Ulica L lub D | Jezdnia, chodniki, przejścia, zatoki, kanalizacja deszczowa, elementy rowerowe | Duży udział ruchu pieszego, dostęp do posesji i infrastruktura miejska |
Właśnie dlatego ulica w zwartej zabudowie bywa pod ziemią bardziej złożona niż na powierzchni, a droga szybkiego ruchu odwrotnie: wygląda oszczędnie, ale ma bardzo wymagający przekrój i rygorystyczne strefy bezpieczeństwa. To nie jest kwestia „lepszej” albo „gorszej” drogi, tylko dopasowania konstrukcji do zadania.
Najprościej widzę to tak: im wyższa klasa i większy ruch, tym mniej miejsca na przypadkowe rozwiązania. Kiedy projekt się zgadza z funkcją trasy, droga dłużej trzyma parametry i mniej kosztuje w utrzymaniu.
Na trwałość drogi patrzę najpierw przy krawędzi i w rowach
Jeśli mam wskazać dwa miejsca, które najwięcej mówią o jakości drogi, wybieram krawędź jezdni i system odwodnienia. To właśnie tam najszybciej widać błędy w projekcie, zbyt słabą podbudowę albo oszczędności, które na papierze wyglądały niewinnie. Ładne lico warstwy ścieralnej potrafi mylić, ale koleiny, wykruszenia przy poboczach, stojąca woda i zapadnięte studzienki bardzo szybko pokazują prawdę.
- Po deszczu woda powinna szybko schodzić z jezdni i poboczy.
- Krawędzie nawierzchni nie powinny się kruszyć ani zapadać.
- Rowy i przepusty muszą być drożne, a nie zamulone lub zarośnięte.
- Na jezdni nie powinny pojawiać się trwałe koleiny i lokalne deformacje.
- Pasy dla pieszych i rowerzystów muszą być ciągłe, a nie urywać się bez logicznego powodu.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to byłaby taka: droga jest tak dobra, jak jej najsłabszy element. Najczęściej nie przegrywa na samej warstwie wierzchniej, tylko niżej, tam gdzie pracuje podbudowa i gdzie kończy się sprawne odwodnienie. Właśnie dlatego przy ocenie trasy patrzę najpierw na wodę, krawędzie i otoczenie, a dopiero potem na to, czy nawierzchnia wygląda świeżo.
