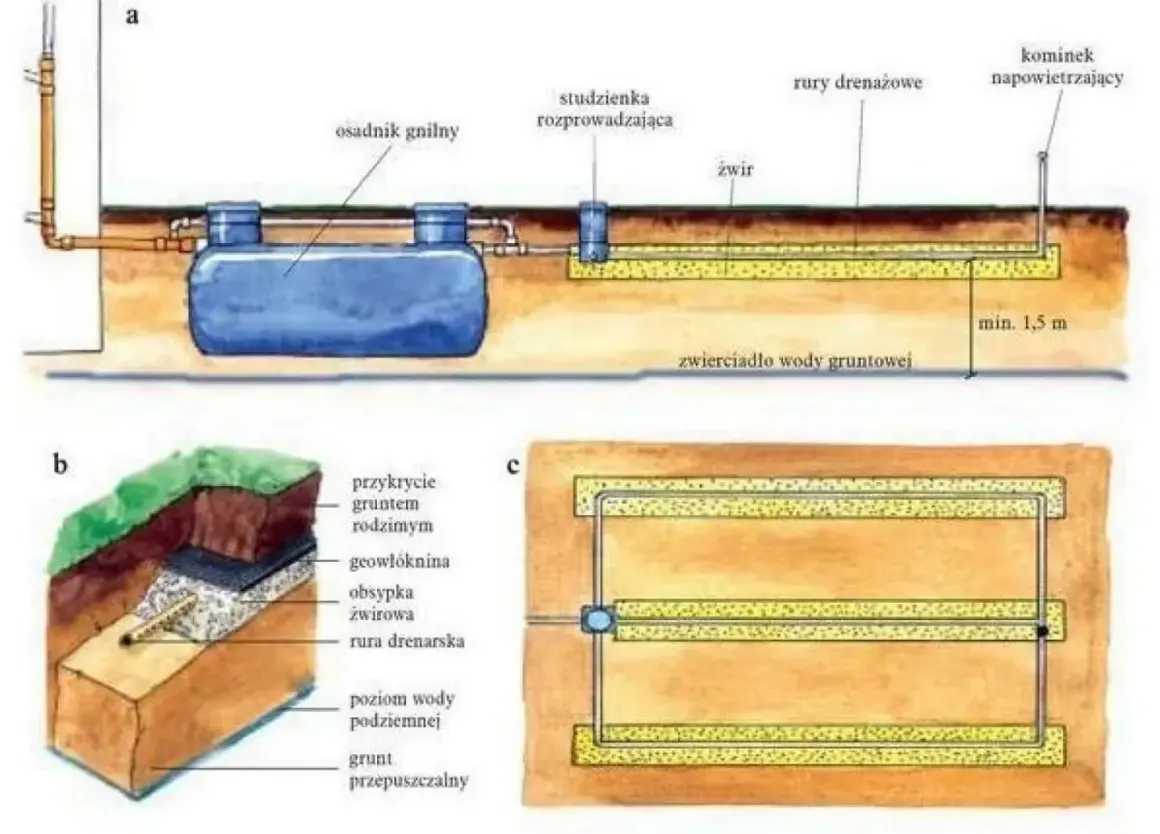

Dobór głębokości drenażu odwadniającego nie sprowadza się do jednej liczby z tabeli. W praktyce trzeba jednocześnie uwzględnić strefę przemarzania, poziom wody gruntowej, przepuszczalność gruntu i to, czy rura ma pracować pod drogą, przy skarpie, w parkingu czy za konstrukcją oporową. Poniżej pokazuję, jak patrzę na ten temat od strony inżynierskiej: od prostego punktu odniesienia po warunki, które naprawdę decydują o skuteczności odwodnienia.
Najważniejsze zasady w skrócie
- Drenaż głęboki układa się poniżej strefy przemarzania, a nie „na oko” na stałej głębokości.
- W Polsce normowa głębokość przemarzania wynosi zwykle od 0,8 m do 1,4 m, zależnie od regionu.
- W układach z warstwą odsączającą rura często leży około 20 cm poniżej odwadnianej warstwy.
- Minimalny spadek podłużny drenu powinien wynosić co najmniej 0,2%.
- W gruntach słabo przepuszczalnych sama głębokość nie wystarczy, bo kluczowe są też filtracja i sposób odprowadzenia wody.
- Jeśli system nie ma gdzie oddać wody, nawet poprawnie wykopany drenaż szybko przestaje działać tak, jak powinien.
Nie ma jednej uniwersalnej głębokości
Najprostsza odpowiedź brzmi: drenaż głęboki układa się poniżej strefy przemarzania. W opracowaniach GDDKiA i w normowym podziale Polski przyjmuje się głębokość przemarzania od 0,8 m na zachodzie do 1,4 m na północnym wschodzie, z 1,0 m w największej części kraju i 1,2 m w pasie górskim. Jeśli rura ma pracować zimą, nie powinna lądować wyżej niż ta granica bez bardzo dobrego uzasadnienia technicznego.
Do tego dochodzi drugi warunek: przy odwodnieniu korpusu drogi trzeba zachować odpowiedni odstęp od spodu konstrukcji nawierzchni. Gdy woda gruntowa jest wysoko, sam fakt „wkopania rury” nie wystarczy. Liczy się obniżenie zwierciadła wody do poziomu, który nie osłabia podłoża i nie powoduje wysadzin mrozowych.
W praktyce oznacza to jedno: ten sam drenaż może być poprawny na jednej trasie, a zupełnie błędny kilkadziesiąt kilometrów dalej. Na końcowy poziom wpływa nie tylko klimat, ale też układ warstw gruntu, rodzaj obiektu i to, czy układ ma działać jako drenaż głęboki, płytki czy element odwodnienia przy skarpie. Z tego powodu ja zawsze zaczynam od funkcji systemu, a dopiero potem przechodzę do centymetrów.
Żeby nie zgubić się w wyjątkach, warto od razu spojrzeć na typowe zakresy stosowane w różnych układach.
Tak wyglądają typowe poziomy w praktyce
Jeśli ktoś oczekuje jednej liczby, najbezpieczniej myśleć o zakresie, a nie o pojedynczym punkcie. Poniższa tabela pokazuje najczęstsze sytuacje, z jakimi spotykam się przy projektowaniu i opisie robót odwodnieniowych.
| Zastosowanie | Typowa głębokość | Co to oznacza w praktyce |
|---|---|---|
| Drenaż głęboki pod drogą | Poniżej lokalnej strefy przemarzania, zwykle orientacyjnie 1,0-1,6 m p.p.t. | Układ ma pracować przez zimę i obniżać wodę gruntową pod konstrukcją. |
| Drenaż przy konstrukcji oporowej | Sączki zwykle 20-30 cm nad stopą konstrukcji | Najważniejsze jest przejęcie wody zanim zacznie napierać na mur lub skarpę. |
| Drenaż pod warstwą odsączającą parkingu | Sklepienie rury około 20 cm poniżej odwadnianej warstwy | To układ odbierający wodę z warstwy filtracyjnej i prowadzący ją do odbiornika. |
| Warstwa odsączająca w jezdni | Minimum 20 cm grubości | Nie jest rurą, ale często współpracuje z drenażem i przyspiesza odpływ wody. |
| Grunty słabo przepuszczalne | Zwykle głębiej i z lepszym układem zbiorczym | W glinach i iłach woda dociera wolniej, więc sama mała rura bywa niewystarczająca. |
Najważniejsze jest to, że w drogownictwie nie liczy się sama głębokość rury, tylko jej położenie względem zwierciadła wody, warstw konstrukcyjnych i mrozu. Jeśli te trzy rzeczy są spięte poprawnie, drenaż pracuje stabilnie; jeśli nie, nawet nowa instalacja szybko się zamula albo przestaje odprowadzać wodę. Teraz przejdę do tego, jak wyznaczam poziom na przekroju drogi albo skarpy.
Jak wyznaczam poziom drenu na przekroju drogi
Ja wyznaczam poziom drenu od pytania: co dokładnie ma przejąć wodę i dokąd ta woda ma odpłynąć. Inaczej projektuje się układ pod nasypem, inaczej przy skarpie, a jeszcze inaczej w parkingu z warstwą odsączającą. Tu nie pomaga jeden schemat do wszystkiego, ale porządek decyzji jest zawsze podobny.
Najpierw określam, co ma przejąć wodę
Jeśli układ ma tylko odciąć wodę z warstwy filtracyjnej, poziom rury odnoszę do tej warstwy. Jeśli ma obniżyć zwierciadło wody gruntowej pod konstrukcją, patrzę głębiej i bardziej zachowawczo. Wtedy drenaż nie może być przypadkowym dodatkiem, tylko elementem, który naprawdę zmienia warunki wodne w podłożu.
Potem sprawdzam grunt i kierunek przepływu
W gruntach o dobrej przepuszczalności korzystniejszy bywa drenaż podłużny. W gruntach średnio i słabo przepuszczalnych lepiej działają układy poprzeczne z sączkami, bo przechwytują wodę bliżej źródła napływu. To robi dużą różnicę zwłaszcza przy skarpach i konstrukcjach oporowych, gdzie woda nie ma przestrzeni, by „rozproszyć się” po gruncie.
Na końcu ustawiam spadek i odpływ
Minimalny spadek podłużny drenu przyjmuję nie mniejszy niż 0,2%. Dzięki temu rura nie stoi w wodzie, a osady nie odkładają się tak szybko. Sprawdzam też, czy woda ma bezpośrednie ujście do rowu, kanalizacji albo innego odbiornika, bo drenaż bez odpływu jest tylko zakopaną rurą.
Przeczytaj również: Tłuczeń na drogę - jak zrobić to dobrze? Poradnik
Dobieram filtr i średnicę
Bez filtra odwrotnego albo odpowiednio dobranej geowłókniny drobne cząstki gruntu wchodzą do rury i zaczynają ją zamulać. W praktyce pilnuję też średnicy: dla sączków zbierających wodę z gruntu przyjmuje się zwykle średnicę wewnętrzną co najmniej 50 mm, a dla zbieraczy 100 mm. Dzięki temu odpływ pozostaje bezciśnieniowy, a układ nie dławi się przy większym napływie wody.
Kiedy te parametry są już ustalone, można sensownie porównać drenaż płytki z głębokim i wybrać wariant, który rzeczywiście pasuje do inwestycji.
Płytki czy głęboki drenaż
W drogownictwie często miesza się te dwa rozwiązania, a to błąd. Drenaż płytki i drenaż głęboki mają podobny cel, ale pracują w innym zakresie i rozwiązują inne problemy.
| Cecha | Drenaż płytki | Drenaż głęboki |
|---|---|---|
| Główna funkcja | Odbiera wodę z warstw przy powierzchni i z warstwy odsączającej | Obniża zwierciadło wody gruntowej i chroni konstrukcję przed zawilgoceniem oraz mrozem |
| Położenie | Płycej, zwykle w strefie współpracy z warstwą filtracyjną | Poniżej strefy przemarzania i zgodnie z warunkami wodnymi |
| Zaleta | Jest prostszy i szybszy do wbudowania | Daje stabilniejszy efekt w trudniejszych warunkach gruntowych |
| Ograniczenie | Nie rozwiąże problemu wysokiej wody gruntowej pod obiektem | Jest bardziej wymagający projektowo i wykonawczo |
| Najlepsze zastosowanie | Parking, MOP, warstwa odsączająca, odwodnienie lokalne | Drogi, skarpy, tereny o wysokiej wodzie gruntowej, konstrukcje oporowe |
Jeżeli projekt dotyczy parkingu, MOP-u albo korony drogi z warstwą odsączającą, płytki układ bywa wystarczający. Jeśli jednak celem jest trwałe obniżenie poziomu wody gruntowej pod konstrukcją, zostaje drenaż głęboki. To właśnie tu najczęściej wychodzą na jaw błędy z doboru głębokości, więc warto je nazwać wprost.
Najczęstsze błędy, które psują efekt
W praktyce widzę kilka powtarzalnych pomyłek. Żadna z nich nie wygląda groźnie na etapie projektu, ale po kilku miesiącach potrafi całkowicie osłabić odwodnienie.
- Za płytkie ułożenie względem przemarzania. Rura wchodzi w strefę, w której woda może zamarzać i rozszerzać układ.
- Brak spadku albo spadek zbyt mały. Osady zostają w rurze i z czasem ograniczają przepływ.
- Brak filtra odwrotnego lub geowłókniny. Drobny grunt wchodzi do rury i zamula sączki.
- Odprowadzenie wody do ślepego punktu. Jeśli odpływ nie ma dokąd iść, drenaż przestaje działać po pierwszym większym opadzie.
- Projekt bez badań gruntu. W glinach, iłach i gruntach nasypowych ta sama głębokość daje zupełnie inny efekt niż w piaskach.
- Brak możliwości kontroli i czyszczenia. W drogach i parkingach dostęp serwisowy bywa równie ważny jak sam montaż.
Jest jeszcze jeden błąd, który lubi wracać: myślenie, że sama głębokość załatwi sprawę. Nie załatwi. W odwodnieniu podziemnym trzeba uwzględnić także usytuowanie obiektu, rodzaj gruntu, ilość dopływającej wody i to, czy układ ma działać przy stałym napływie, czy tylko okresowo. Bez tego nawet poprawnie wykopany rów nie da oczekiwanego efektu.
Żeby domknąć temat, zostaje już tylko szybka lista kontrolna przed rozpoczęciem robót.
Zanim zlecisz roboty, sprawdź trzy rzeczy
Zanim zamówisz wykonanie drenażu, sprawdź trzy rzeczy: lokalną strefę przemarzania, poziom wody gruntowej z badań geotechnicznych oraz miejsce odbioru wody. To minimalny zestaw, który pozwala ocenić, czy potrzebujesz drenażu płytkiego, czy głębokiego.
Warto też od razu ustalić, czy układ będzie miał dostęp do konserwacji i czy można go połączyć z istniejącym rowem, kanalizacją albo innym odbiornikiem. W praktyce to często rozstrzyga o trwałości całego systemu bardziej niż sam wybór średnicy rury.
Jeśli mam zostawić jedną zasadę z całego tematu, to jest nią ta: nie ustala się głębokości drenażu z przyzwyczajenia ani z samej średnicy rury. Najpierw liczą się warunki wodne i mrozowe, dopiero potem centymetry. Dzięki temu odwodnienie pracuje stabilnie także wtedy, gdy pogoda i grunt przestają być przewidywalne.
