Prawidłowy spadek nawierzchni decyduje o tym, czy woda zniknie po deszczu, czy zostanie na kostce i zacznie pracować przeciwko całej konstrukcji. Minimalny spadek na kostce brukowej nie powinien być traktowany jak jedna sztywna liczba, bo inne wymagania ma chodnik, inne podjazd, a jeszcze inne taras przy budynku. Poniżej rozkładam temat na konkretne wartości, prosty sposób liczenia i błędy, które w drogownictwie wracają zaskakująco często.
Najważniejsze liczby, które rozwiązują większość problemów z wodą
- 2% to najbezpieczniejszy punkt odniesienia dla większości nawierzchni z kostki brukowej.
- 1% bywa akceptowalne jako dolna granica, ale traktuję je jako wartość graniczną, nie komfortowy standard.
- Na drogach dla pieszych pochylenie poprzeczne powinno zapewniać odwodnienie i zwykle nie może przekraczać 2%; w trudniejszych miejscach dopuszcza się 3%.
- 1 cm na 1 m to spadek 1%, 2 cm na 1 m to spadek 2%, a 3 cm na 1 m to 3%.
- Sam spadek nie wystarczy, jeśli podbudowa jest źle zagęszczona albo woda nie ma gdzie odpłynąć.
Jaki spadek przyjąć w praktyce
Jeżeli mam podać jedną wartość, od której zaczynam projektować większość nawierzchni, wybieram 2%. To rozsądny kompromis między wygodą użytkowania a skutecznym spływem wody, a w specyfikacjach drogowych ten poziom pojawia się bardzo często. W Dzienniku Ustaw dla drogi dla pieszych pochylenie poprzeczne ma zapewniać odwodnienie i zwykle nie powinno przekraczać 2%, a w trudnych warunkach 3%.
| Zastosowanie | Praktyczny spadek | Co to oznacza w terenie |
|---|---|---|
| Chodnik, ciąg pieszy | 2%, maksymalnie 3% w trudnych warunkach | Bezpieczny odpływ i zachowanie komfortu chodzenia |
| Podjazd, parking, strefa ruchu aut osobowych | 2-3% | Lepszy zapas na odprowadzenie wody i mniejsze ryzyko kałuż |
| Taras, opaska przy budynku | 1,5-2% od elewacji | Woda ma uciekać od ściany, nie do fundamentów |
| Krótkie powierzchnie z pewnym odpływem | 1% jako dolna granica | Tylko wtedy, gdy nie powstaną lokalne zastoiska |
W praktyce nie lubię projektować „na styk”. Przy kostce brukowej osiadanie podsypki, niedokładne zagęszczenie albo drobne błędy niwelacji szybko zjadają zapas, który miał chronić przed wodą stojącą na powierzchni. Dlatego 1% zostawiam raczej jako minimum techniczne, a nie punkt startowy do bezpiecznego projektu. Sama liczba jednak nie wystarczy, bo o efekcie decyduje też sposób prowadzenia wody i jakość podbudowy.
Dlaczego spadek sam w sobie nie wystarczy
Najprościej mówiąc, spadek jest tylko jednym z elementów układanki. Nawet dobrze ustawione 2% nie pomoże, jeśli nawierzchnia kończy się w zagłębieniu, obrzeże tworzy „wannę”, a woda nie ma dokąd odpłynąć. Dlatego zawsze patrzę na całość: geometrię nawierzchni, punkt odbioru wody, przepuszczalność gruntu i to, czy spadek jest poprzeczny, podłużny, czy oba działają razem.
- Spadek poprzeczny odprowadza wodę z szerokości nawierzchni do krawędzi lub wpustu.
- Spadek podłużny pomaga przesunąć wodę wzdłuż ciągu, gdy nie da się jej od razu zrzucić na bok.

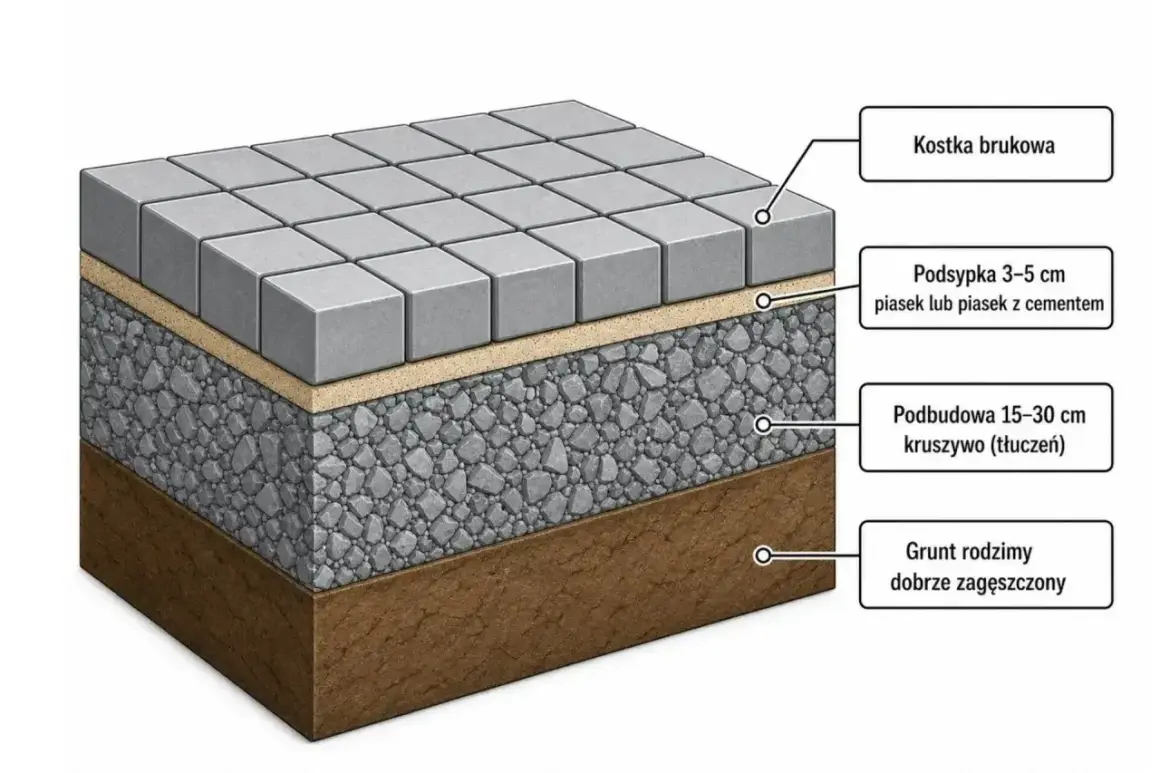

- Podbudowa musi być równa i zagęszczona, bo późniejsze osiadanie zmienia zaprojektowane pochylenie.
- Obrzeża i krawężniki nie mogą tworzyć zamkniętej misy, bo wtedy woda zostaje na kostce.
- Warstwa podsypki i spoiny wpływają na pracę nawierzchni, zwłaszcza przy dłuższych odcinkach i większych obciążeniach.
W dokumentach zamówieniowych i wykonawczych spotyka się często zapis o spadku poprzecznym 2% z tolerancją ±0,5%. To nie jest przypadek: taki zapas pozwala utrzymać odpływ mimo drobnych odchyłek wykonawczych. Jeśli natomiast powierzchnia ma ograniczony odpływ albo kończy się przy ścianie, trzeba od razu przewidzieć odwodnienie liniowe albo punktowe, zamiast liczyć na to, że „jakoś spłynie”. Następny krok to już zwykła matematyka, a nie domysły.
Jak policzyć spadek i przenieść go na budowę
Tu nie ma magii. Różnica wysokości = długość odcinka × spadek. Jeśli odcinek ma 5 m i przyjmuję 2%, to na końcu musi być o 10 cm niżej niż na początku. Przy 1% będzie to 5 cm, a przy 3% już 15 cm. Taka prosta kalkulacja bardzo szybko pokazuje, czy wybrany spadek da się sensownie zmieścić na działce albo przy zjeździe.
| Długość odcinka | 1% | 2% | 3% |
|---|---|---|---|
| 4 m | 4 cm | 8 cm | 12 cm |
| 6 m | 6 cm | 12 cm | 18 cm |
| 10 m | 10 cm | 20 cm | 30 cm |
Na budowie wyznaczam to zwykle laserem albo niwelatorem, bo „na oko” kończy się zbyt płaską nawierzchnią albo niepotrzebnie stromą płaszczyzną. Ważne jest też to, by spadek sprawdzić po ułożeniu kostki i zagęszczeniu, a nie tylko na etapie podsypki. Jeżeli pomiar wykonasz za wcześnie, osiadanie potrafi zjeść kilka milimetrów albo cały zapas bezpieczeństwa. Dopiero po takim przeliczeniu widać, kiedy wystarczy sama geometria nawierzchni, a kiedy trzeba dodać odwodnienie liniowe.
Kiedy lepiej podnieść spadek albo dołożyć odwodnienie liniowe
Nie każda powierzchnia daje się odprowadzić tym samym schematem. Na krótkim chodniku wystarcza najczęściej jednostronny spadek, ale na szerokim podjeździe albo placu manewrowym taki układ może być niewygodny albo prowadzić do dużych różnic poziomu między krawędziami. Wtedy lepiej podzielić nawierzchnię na dwa kierunki spadku albo przechwycić wodę w liniowym korycie, zamiast próbować ratować wszystko samym nachyleniem.
| Sytuacja | Co zwykle robię | Dlaczego to działa |
|---|---|---|
| Przy elewacji budynku | Spadek od budynku i pewny punkt odbioru wody | Chroni fundamenty i strefę przyścienną |
| Szeroki podjazd | Spadek 2-3% lub podział na kilka pól | Zmniejsza ryzyko lokalnych zastoin |
| Długi ciąg pieszy | Spadek 2% z kontrolą miejsc pośrednich | Ułatwia odpływ bez utraty komfortu chodzenia |
| Gliniaste, słabo przepuszczalne podłoże | Dodatkowo odwodnienie liniowe lub punktowe | Sama infiltracja gruntu zwykle nie wystarcza |
W takich miejscach patrzę nie tylko na procent, ale też na realną drogę, jaką woda ma do pokonania. Jeżeli musi przebiec zbyt daleko po kostce, w praktyce zawsze pojawiają się ryzyko zabrudzeń, osadów i mikro-zastoisk. Gdy droga odpływu jest krótka i jasno wskazana, nawierzchnia pracuje przewidywalnie. Najwięcej problemów nie bierze się z projektu, tylko z drobnych błędów na budowie.
Najczęstsze błędy, które robią kałuże
Jeśli po deszczu na kostce stoi woda, problem zwykle nie jest jeden. Zwykle nakładają się na siebie źle ustawiona niweleta, za mały spadek, osiadanie materiału i brak sensownego miejsca zrzutu. To właśnie dlatego nawierzchnie z kostki trzeba czytać jak układ hydrauliczny, a nie jak prostą warstwę dekoracyjną.
- Spadek został zaprojektowany tylko na warstwie wierzchniej, a nie na całym układzie konstrukcyjnym.
- Woda kierowana jest w stronę ściany, garażu albo miejsca, w którym nie ma odbioru.
- Nawierzchnia ma zbyt mały zapas spadku i po zagęszczeniu „siada” poniżej założonej wartości.
- Przy krawężniku albo obrzeżu powstaje niecka, która zatrzymuje wodę po kilku minutach deszczu.
- Na długim odcinku nie ma kontroli pośrednich, więc lokalne odchyłki kumulują się i tworzą zastoiska.
- Projekt zakładał odpływ do gruntu, ale grunt jest zbyt słabo przepuszczalny, żeby przyjąć całą wodę.
Jeżeli mam wskazać jeden błąd, który widzę najczęściej, to jest nim projekt „na granicy” bez zapasu wykonawczego. W teorii 1% wygląda poprawnie, ale w terenie każdy milimetr ma znaczenie, a kostka brukowa nie wybacza przypadkowych nierówności. Dlatego przed odbiorem wolę sprawdzić nawierzchnię raz jeszcze niż później wracać do poprawiania całych pól brukarskich.
Co sprawdzić przed odbiorem nawierzchni z kostki
Na końcu robię prosty test użytkowy: patrzę, czy woda ma wyraźnie wyznaczoną drogę odpływu i czy nigdzie nie zatrzymuje się w zagłębieniach. To jest moment, w którym najtaniej koryguje się błędy. Po zagęszczeniu i fugowaniu poprawki stają się dużo trudniejsze, a czasem wymagają już częściowej rozbiórki nawierzchni.
- Czy spadek jest zgodny z projektem po ułożeniu i zagęszczeniu kostki.
- Czy woda nie stoi przy krawężniku, obrzeżu ani przy elewacji.
- Czy wpust, rynna albo odwodnienie liniowe są rzeczywiście niżej niż powierzchnia nawierzchni.
- Czy nie ma lokalnych „misek” po przejściu łatą lub po próbnym zroszeniu wodą.
- Czy kierunek odpływu jest logiczny także przy intensywniejszym deszczu, a nie tylko przy lekkiej mżawce.
Jeżeli wszystko działa poprawnie, nawierzchnia z kostki brukowej nie wymaga cudów, tylko konsekwentnego trzymania geometrii i detali wykonawczych. Właśnie tak traktuję spadek: jako mały element, który decyduje o trwałości całej konstrukcji. Dobrze ustawione pochylenie, sensowny odbiór wody i równa podbudowa dają efekt, który po prostu działa, a o to w inżynierii drogowej chodzi najbardziej.
