W robotach ziemnych jedna liczba potrafi przesądzić o tym, czy nasyp, zasypka albo podłoże pod nawierzchnią rzeczywiście przeniosą obciążenia bez nadmiernego osiadania. Dlatego dobrze jest umieć odróżnić naturalny stan gruntu od zagęszczenia uzyskanego w budowie i odczytać z tabeli, jakie wartości są jeszcze bezpieczne, a jakie wymagają poprawy. W drogownictwie to nie jest akademicka ciekawostka, tylko codzienny parametr odbiorowy.
Najważniejsze liczby, które warto mieć pod ręką
- ID opisuje grunt niespoisty w stanie naturalnym, a Is warstwę zagęszczoną w robocie ziemnej.
- Za grunt luźny przyjmuje się zwykle ID 0,00-0,33, a za bardzo zagęszczony 0,81-1,00.
- W drogach często spotyka się wymaganie Is = 1,00 w górnych warstwach i wartości niższe głębiej, zależnie od klasy drogi.
- Gdy Is trudno zmierzyć bezpośrednio, stosuje się I0 jako kryterium zastępcze dla wybranych gruntów.
- Najwięcej problemów powodują zła wilgotność, zbyt gruba warstwa i badanie tylko jednego punktu.
Czym różni się ID od Is
Najwięcej pomyłek widzę wtedy, gdy ktoś traktuje te parametry jak synonimy. Stopień zagęszczenia ID dotyczy gruntu niespoistego w stanie naturalnym, czyli tego, co zastaje geotechnik w podłożu, a wskaźnik zagęszczenia Is odnosi się do gruntu wbudowanego i kontrolowanego na budowie. W praktyce Is porównuje gęstość objętościową uzyskaną w terenie z maksymalną gęstością z próby Proctora.
| Parametr | Dotyczy | Co opisuje | Gdzie jest używany |
|---|---|---|---|
| ID | Grunty niespoiste w stanie naturalnym | Naturalne zagęszczenie gruntu między stanem luźnym a bardzo zagęszczonym | Rozpoznanie podłoża, ocena warstw rodzimych |
| Is | Grunty wbudowane, nasypy, zasypki | Stosunek gęstości uzyskanej w terenie do gęstości maksymalnej z laboratorium | Odbiór robót ziemnych, kontrola jakości wykonania |
| I0 | Wybrane grunty, gdy Is trudno zmierzyć | Wskaźnik odkształcenia, czyli relacja modułów E2 i E1 | Kontrola zastępcza w materiałach grubych i niejednorodnych |
W praktyce odbiorowej najczęściej liczy się nie sam symbol, tylko to, czy wynik daje się obronić w dokumentacji i na budowie. Gdy Is wychodzi w okolicach 0,95-1,00, mówimy zwykle o dobrym poziomie zagęszczenia, ale ostatecznie decyduje strefa robót i wymaganie projektowe. To rozróżnienie porządkuje całą resztę, bo dopiero ono pozwala czytać klasy zagęszczenia i wymagania drogowe.

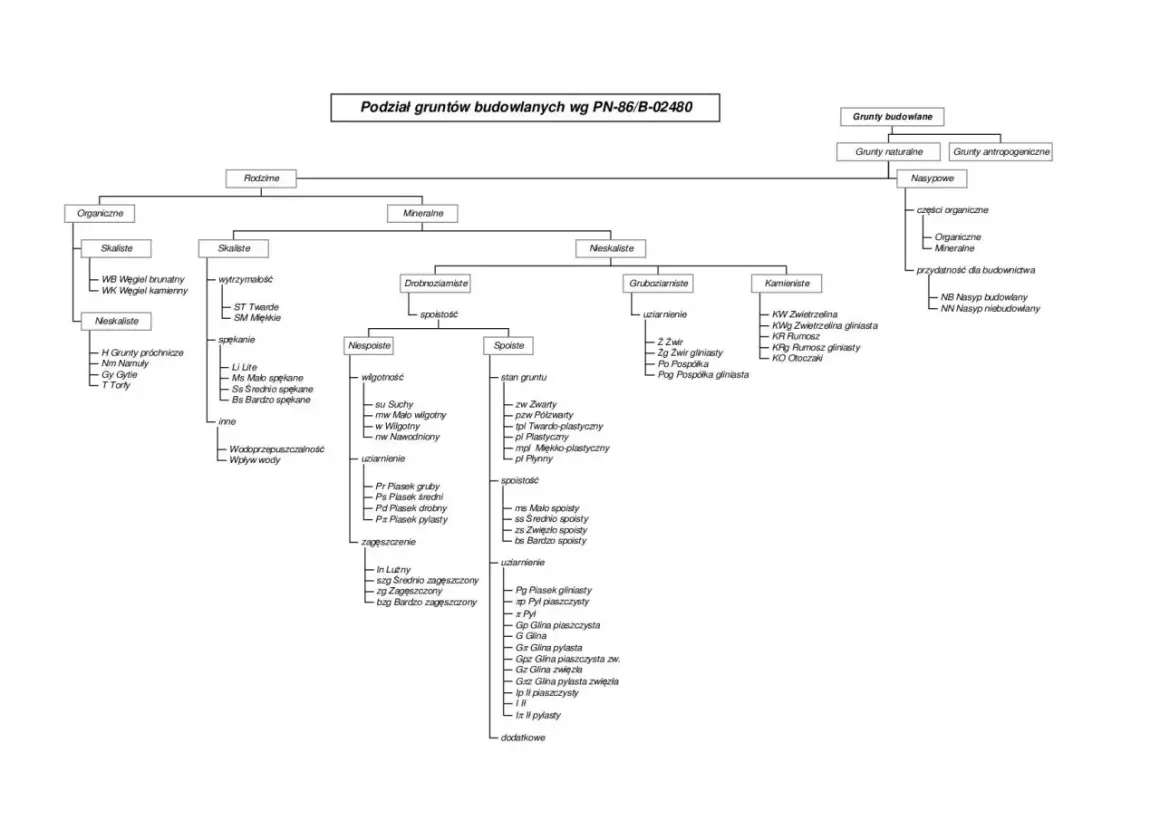

Jak czytać tabelę stopnia zagęszczenia gruntów niespoistych
Jeśli przed tobą stoi grunt piaszczysty, żwirowy albo pospółka, ID pozwala opisać jego stan bez mieszania go z parametrami nasypu. Nie jest to procent gotowości podłoża, tylko wskaźnik położenia między stanem luźnym a maksymalnie zagęszczonym. W praktyce najwygodniej patrzeć na to jako na prostą skalę jakości podłoża rodzimych gruntów sypkich.
| Stan gruntu | Zakres ID | Co to oznacza w praktyce |
|---|---|---|
| Luźny | 0,00-0,33 | Grunt ma dużą porowatość i zwykle wymaga ostrożnego podejścia przy ocenie nośności |
| Średnio zagęszczony | 0,34-0,67 | Stan pośredni, często akceptowalny w rozpoznaniu geotechnicznym, ale nie jako gotowy parametr odbiorowy |
| Zagęszczony | 0,68-0,80 | Podłoże jest już wyraźnie zwarte i zwykle lepiej reaguje na obciążenia |
| Bardzo zagęszczony | 0,81-1,00 | Stan najwyższy w tej klasyfikacji, korzystny z punktu widzenia stateczności i nośności |
Dla czytelnika budowlanego najważniejsze jest to, że klasę trzeba łączyć z rodzajem gruntu. ID 0,40 w piasku drobnym to coś zupełnie innego niż analogiczna wartość w materiale z domieszką frakcji pylastej, więc sam numer bez kontekstu bywa mylący. Ta skala porządkuje rozpoznanie podłoża, ale w robotach drogowych ważniejsze stają się już wymagane wartości Is.
Jakie wartości Is przyjmuje się w robotach drogowych
W drogownictwie nie wystarczy stwierdzić, że grunt jest „dobrze ubity”. Projekt i specyfikacja wyznaczają minimalne Is dla konkretnej strefy korpusu, a im bliżej górnej warstwy i stref krytycznych, tym zwykle surowiej. Właśnie dlatego ta sama zasypka może być oceniona inaczej na głębokości kilkudziesięciu centymetrów i inaczej kilka metrów niżej.
| Strefa nasypu | Autostrady i drogi ekspresowe | Inne drogi KR3-KR6 | Inne drogi KR1-KR2 |
|---|---|---|---|
| Górna warstwa 20 cm | 1,03 | 1,00 | 1,00 |
| Warstwy od 20 cm do 2,0 m / 1,2 m | 1,00 | 1,00 | 0,97 |
| Poniżej 2,0 m / 1,2 m | 0,97 | 0,97 | 0,95 |
W praktyce granice liczy się od powierzchni robót ziemnych: dla autostrad i dróg ekspresowych do 2,0 m, a dla pozostałych dróg do 1,2 m. To oznacza, że na odcinku przyłącza, przepustu albo zasypki w pasie drogowym najważniejsza jest górna strefa, bo właśnie tam nawet niewielkie osiadanie potrafi później dać pęknięcia nawierzchni. Jeżeli wynik jest trudny do uzyskania, wchodzą do gry kryteria zastępcze.
Kiedy zamiast Is patrzy się na I0
Nie każdy grunt daje się sensownie ocenić klasycznym wskaźnikiem zagęszczenia. W grubych kruszywach, rumoszach czy mieszankach z dużymi ziarnami łatwiej oprzeć się na wskaźniku odkształcenia I0, czyli relacji wtórnego modułu odkształcenia do pierwotnego. To nie jest lepszy parametr, tylko praktyczny zamiennik tam, gdzie pomiar Is byłby mało wiarygodny albo zbyt trudny technicznie.
| Rodzaj gruntu lub materiału | Maksymalny I0 | Kiedy ma sens |
|---|---|---|
| Żwiry, pospółki i piaski | 2,2 przy wymaganym Is ≥ 1,0; 2,5 przy Is < 1,0 | Gdy materiał jest gruboziarnisty, ale nadal da się ocenić modułowo |
| Grunty drobnoziarniste o równomiernym uziarnieniu | 2,0 | Przy gruntach, które reagują dość przewidywalnie na obciążenie |
| Grunty różnoziarniste | 3,0 | Gdy mieszanka ziarn utrudnia klasyczny odczyt Is |
| Narzuty kamienne, rumosze | 4,0 | Przy materiałach bardzo grubych i niejednorodnych |
To kryterium nie zastępuje zdrowego rozsądku. Jeśli podłoże jest mokre, warstwowe albo zanieczyszczone drobną frakcją, samo I0 nie uratuje odbioru; trzeba wrócić do wilgotności, uziarnienia i sposobu wbudowania. Właśnie dlatego sposób badania ma znaczenie nie mniejsze niż sam wynik.
Jak bada się zagęszczenie na budowie i co psuje wynik
W terenie liczy się nie tylko liczba, ale też metoda, która tę liczbę dała. Z mojego punktu widzenia najpewniejszy schemat jest prosty: laboratorium wyznacza wartości odniesienia, a badanie polowe sprawdza, czy wykonanie ich nie rozjechało. Jeśli te dwa etapy nie są ze sobą spójne, nawet poprawny wynik może nie powiedzieć całej prawdy o nośności podłoża.
| Metoda | Co daje | Najlepiej sprawdza się przy | Ograniczenie |
|---|---|---|---|
| Próba Proctora | Wyznacza maksymalną gęstość i wilgotność optymalną | Ustalaniu punktu odniesienia dla Is | Wymaga reprezentatywnej próbki i poprawnego pobrania materiału |
| Płyta VSS | Pokazuje moduły odkształcenia E1 i E2 | Ocena nośności warstw i porównanie jakości podłoża | Jest wolniejsza i wymaga dostępu do odpowiedniej powierzchni |

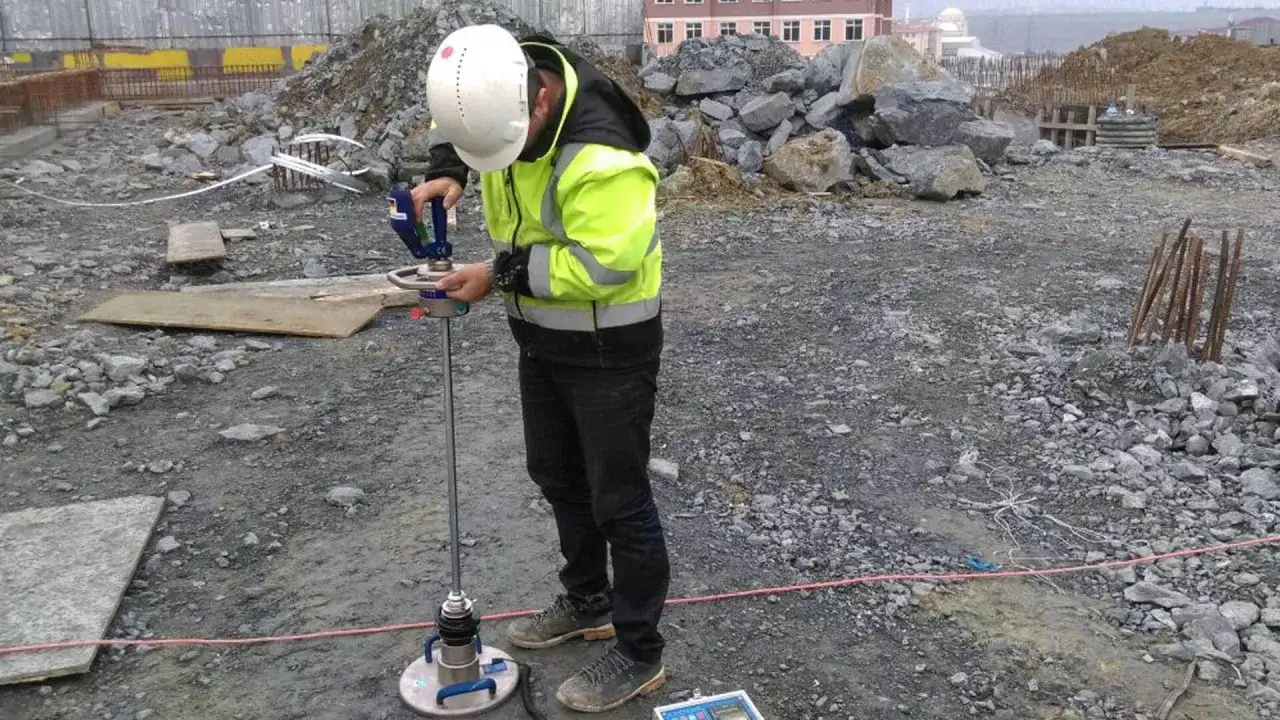

| Lekka płyta dynamiczna | Daje szybki obraz zagęszczenia i sztywności | Bieżąca kontrola robót, małe powierzchnie, wiele punktów | To dobra kontrola wstępna, ale nie zawsze pełny zamiennik badań laboratoryjnych |
| Sondowanie dynamiczne | Pomaga ocenić zmianę oporu gruntu wraz z głębokością | Rozpoznanie podłoża i porównanie warstw | Wynik trzeba interpretować razem z typem gruntu i wilgotnością |
Jeżeli wilgotność jest poniżej 80% wilgotności optymalnej, grunt zwykle trzeba zwilżyć; jeśli przekracza optimum, lepiej go osuszyć albo wymienić warstwę. Zbyt suchy materiał nie przyjmuje energii zagęszczania, a zbyt mokry ugniata się powierzchniowo i traci nośność. Do tego dochodzą banalne, ale kosztowne błędy: zbyt gruba warstwa, badanie tylko jednego punktu i mieszanie różnych materiałów w jednej warstwie.
Co sprawdzić przed odbiorem nasypu albo zasypki
Gdy patrzę na odbiór robót ziemnych, zawsze sprawdzam trzy rzeczy: czy parametry są dobrane do właściwego rodzaju gruntu, czy badano właściwą strefę i czy wynik nie został wyciągnięty z jednego, przypadkowego punktu. W praktyce to właśnie te detale odróżniają poprawnie wykonany fragment drogi od miejsca, które po pierwszej zimie zacznie pracować inaczej niż reszta konstrukcji.
- Czy w dokumentacji podano właściwy parametr dla danej strefy: ID, Is albo I0.
- Czy badanie wykonano na odpowiedniej głębokości, a nie tylko przy samej powierzchni.
- Czy warstwa była zagęszczana przy wilgotności zbliżonej do optymalnej.
- Czy wykonano pomiary w kilku punktach, a nie tylko tam, gdzie było najwygodniej.
- Czy materiał był jednorodny i nie zawierał przypadkowych domieszek, które psują odczyt.
Dobrze odczytana tabela nie zastępuje projektu, ale pomaga szybko ocenić, czy podłoże jest gotowe na kolejną warstwę konstrukcji. Jeśli trzymasz się różnicy między ID, Is i I0 oraz pilnujesz wilgotności, zagęszczenie przestaje być zgadywaniem, a staje się kontrolowanym elementem technologii drogowej.
