W budowie dróg prace ziemne są etapem, który najłatwiej zbagatelizować, a najtrudniej naprawić po fakcie. To właśnie od zdjęcia humusu, ukształtowania terenu, odwodnienia i zagęszczenia podłoża zależy, czy dalsze warstwy konstrukcji będą pracować stabilnie przez lata. Poniżej rozkładam temat na konkretne elementy: zakres robót, kolejność działań, sprzęt, błędy i koszty, które w praktyce najmocniej zmieniają wycenę.
Najważniejsze informacje o robotach ziemnych przy drodze
- Zakres nie kończy się na wykopie, bo obejmuje też nasypy, profilowanie, odwodnienie i przygotowanie pod kolejne warstwy.
- Najpierw trzeba znać grunt i trasę, bo bez rozpoznania łatwo dobrać złą technologię albo przepłacić za poprawki.
- Największą różnicę robi dziś połączenie ciężkiego sprzętu z pomiarem laserowym i sterowaniem 2D lub 3D.
- Wilgoć, zbyt słabe zagęszczenie i składowanie urobku przy krawędzi wykopu to najczęstsze źródła problemów.
- Koszt zależy głównie od rodzaju gruntu, transportu urobku, dostępu dla maszyn i konieczności odwodnienia.
Co obejmują roboty ziemne przy budowie dróg
W drogownictwie ten etap obejmuje znacznie więcej niż samo kopanie. W praktyce chodzi o takie ukształtowanie terenu, aby konstrukcja drogi miała właściwą nośność, spadki i warunki odwodnienia. Dlatego w zakres wchodzą wykopy, nasypy, niwelacja, korytowanie, formowanie skarp, wymiana słabego gruntu oraz przygotowanie podłoża pod kolejne warstwy nawierzchni.
Ja patrzę na ten etap jak na fundament całej inwestycji. Jeśli teren ma być później pod asfalt, beton albo kostkę na węźle, parkingu czy obwodnicy, to już na starcie trzeba przewidzieć także prace pomocnicze: zdjęcie warstwy organicznej, odwodnienie, wywóz urobku i ewentualną stabilizację gruntu. W dokumentacji drogowej często pojawiają się też pojęcia takie jak niweleta, czyli projektowany przebieg wysokościowy trasy, oraz odkład, czyli miejsce czasowego złożenia gruntu niewykorzystanego od razu w robocie.
- Zdjęcie humusu usuwa warstwę organiczną, która nie nadaje się na podłoże konstrukcji.
- Wykop pozwala obniżyć teren do rzędnych projektowych albo przygotować koryto pod drogę.
- Nasyp buduje trasę tam, gdzie trzeba podnieść poziom drogi ponad istniejący teren.
- Profilowanie nadaje właściwe spadki poprzeczne i podłużne.
- Odwodnienie ogranicza rozmiękanie gruntu i późniejsze osiadanie.
Gdy rozumiem już zakres, przechodzę do kolejności działań, bo to ona decyduje o tempie robót i bezpieczeństwie całego placu budowy.
Jak przebiega przygotowanie terenu krok po kroku
Najpierw rozpoznanie gruntu i wytyczenie trasy
Bez badania gruntu i geodezyjnego wytyczenia łatwo zacząć od złej strony. Dla mnie to etap obowiązkowy: sprawdzam warunki wodne, nośność, miąższość warstw oraz to, gdzie biegną instalacje podziemne. Na drogach o większym znaczeniu dochodzi jeszcze analiza przekrojów i punktów, w których trzeba będzie przeciąć naturalne spadki terenu. To właśnie wtedy widać, czy wystarczy zwykły wykop, czy potrzebna będzie wymiana gruntu albo stabilizacja spoiwem.

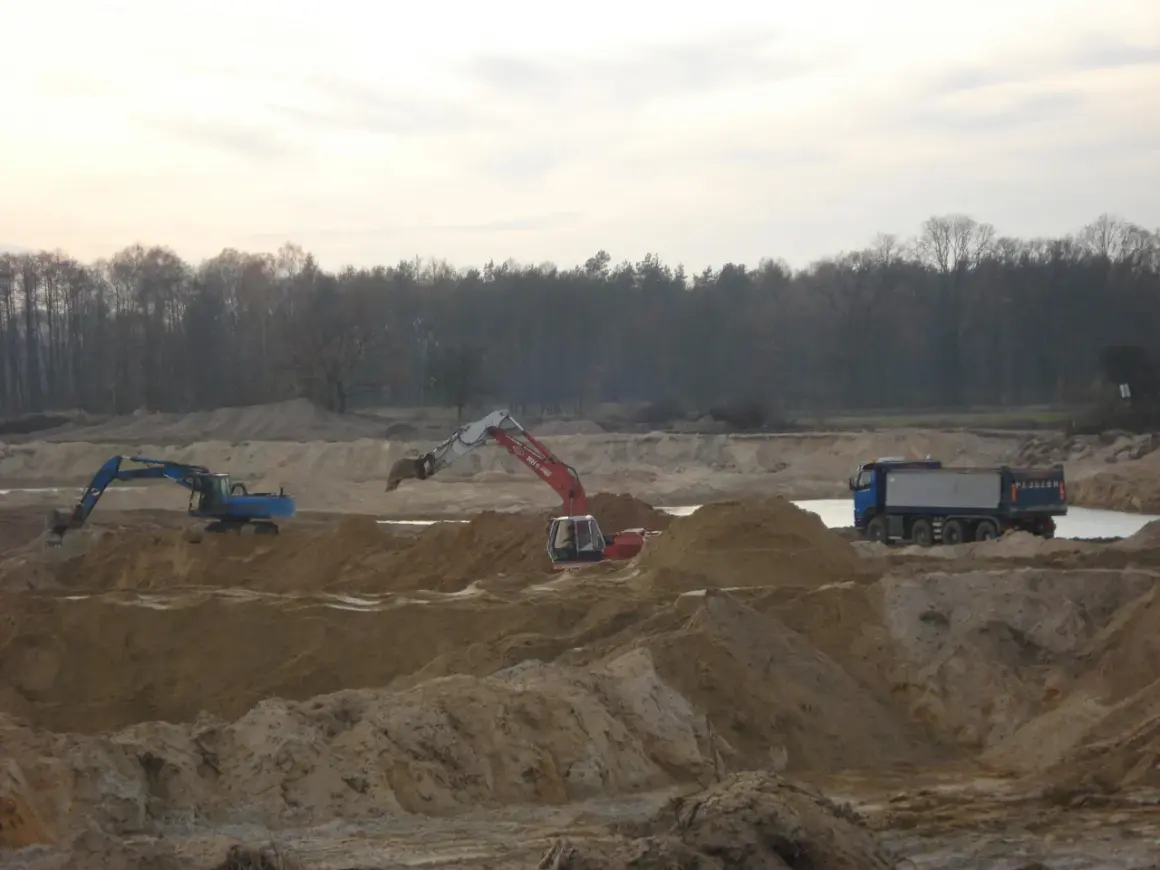

Później przychodzą wykopy, nasypy i logistyka urobku
Na tym etapie grunt zaczyna realnie „pracować” pod projekt. Część materiału trafia do wykopu, część na nasyp, a reszta do wywozu albo na czasowy odkład. Dobrze prowadzona robota polega na bilansowaniu mas ziemnych tak, żeby nie wozić niepotrzebnie materiału tam i z powrotem. W praktyce to ogromna oszczędność czasu, paliwa i miejsca na budowie, zwłaszcza gdy inwestycja odbywa się przy ruchu drogowym lub na ciasnym froncie robót.
Przeczytaj również: Pierwsza kategoria geotechniczna - Kiedy wystarcza w drogownictwie?
Na końcu liczą się profil, odwodnienie i zagęszczenie
Najczęściej to właśnie ten fragment decyduje o jakości całej inwestycji. Profilowanie nadaje docelowe spadki, odwodnienie odprowadza wodę z korpusu drogi, a zagęszczanie stabilizuje warstwy. W robotach drogowych sama obecność materiału nie wystarczy. Trzeba jeszcze sprawdzić jego wilgotność, warstwowość i stopień zagęszczenia, bo bez tego podbudowa zacznie pracować nierówno. Na tym etapie pojawiają się też pomiary odbiorowe, które pokazują, czy teren rzeczywiście nadaje się pod następną warstwę konstrukcji.
Dopiero teraz widać, gdzie technologia naprawdę przyspiesza robotę i ogranicza poprawki.

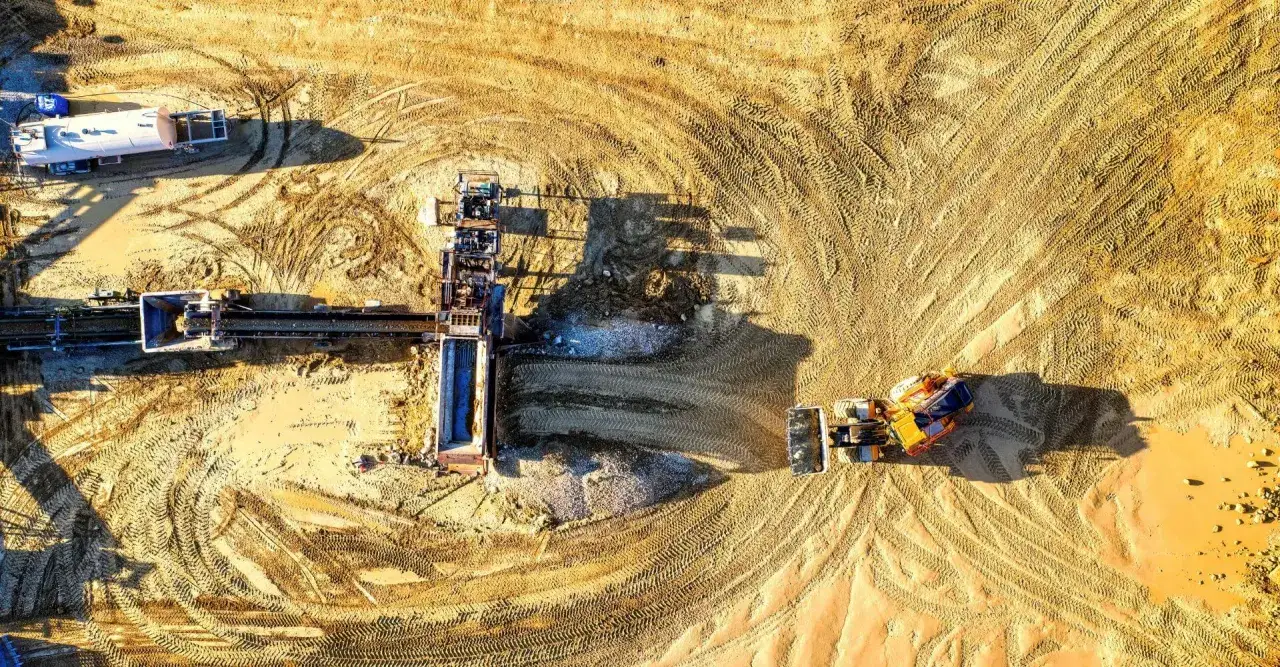

Jakie maszyny i technologie dziś robią największą różnicę
W terenie nie wygrywa sama siła sprzętu, tylko jego dopasowanie do zadania. Innej maszyny używa się do długiego nasypu na prostym odcinku, innej do głębokiego wykopu przy kolizjach z uzbrojeniem, a jeszcze innej do finalnego profilowania pod warstwy nawierzchni. Coraz większe znaczenie mają też systemy pomiarowe, bo one skracają czas poprawek i poprawiają dokładność robót.
| Sprzęt lub technologia | Do czego służy | Kiedy naprawdę pomaga |
|---|---|---|
| Koparka gąsienicowa | Wykopy, zdejmowanie humusu, prace przy rowach i przepustach | Na słabszym gruncie i tam, gdzie trzeba pracować precyzyjnie w ograniczonym miejscu |
| Spycharka | Rozgarnianie dużych mas ziemi i wstępne formowanie nasypu | Przy otwartych frontach robót i dłuższych odcinkach trasy |
| Równiarka | Dokładne profilowanie warstw i spadków | Gdy trzeba uzyskać równą niweletę przed wykonaniem podbudowy |
| Walec wibracyjny | Zagęszczanie warstw gruntu i kruszywa | Po każdej warstwie, która ma osiągnąć wymaganą nośność |
| Sterowanie 2D i 3D | Kontrola głębokości, spadków i rzędnych robót | Na długich odcinkach i przy inwestycjach, gdzie dokładność oznacza mniej poprawek |
| Geowłókniny i geosiatki | Oddzielanie warstw i wzmacnianie słabego podłoża | Na gruntach miękkich, wilgotnych lub podatnych na mieszanie warstw |
Największy skok jakości daje dziś nie sama automatyzacja, tylko połączenie pomiaru z odpowiednim sprzętem. Gdy operator pracuje na danych z niwelatora laserowego albo modelu 3D, rzadziej zdejmuje za dużo gruntu i szybciej trzyma projektowane rzędne. Z kolei geosyntetyki nie zastępują dobrego gruntu, ale potrafią bardzo skutecznie ograniczyć jego mieszanie i osiadanie. W drogownictwie to bywa różnica między stabilnym odcinkiem a pasem, który po zimie zaczyna falować.
Sprzęt pomaga, ale nie naprawi błędów w organizacji ani w odwodnieniu, więc następny temat to ryzyko, które najczęściej psuje efekt.
Gdzie najczęściej pojawiają się błędy i ryzyko
W praktyce największe problemy nie wynikają z jednej spektakularnej pomyłki, tylko z drobnych zaniedbań powtarzanych po kolei. W drogach widać to bardzo szybko, bo ciężki ruch i zmienna pogoda bezlitośnie pokazują słabe miejsca. Najbardziej kosztowne są błędy, które dotyczą wody, zagęszczenia i bezpieczeństwa wykopów.
| Błąd | Co się dzieje w praktyce | Jak temu zapobiegam |
|---|---|---|
| Brak rozpoznania gruntu przed startem | Źle dobrana technologia, nieprzewidziane osiadania i wzrost kosztów | Badania geotechniczne i sprawdzenie warunków wodnych przed wejściem sprzętu |
| Słabe odwodnienie wykopu lub nasypu | Rozmiękanie podłoża, koleiny, przestoje i poprawki po opadach | Rowy, drenaż, pompy i właściwe spadki już na etapie robót ziemnych |
| Składowanie urobku przy krawędzi wykopu | Dociążenie ścian i większe ryzyko osunięcia | Odkład poza strefą niebezpieczną i kontrola obciążenia skarp |
| Zbyt małe zagęszczenie warstw | Zapadnięcia, nierówności i problemy pod nawierzchnią | Zagęszczanie warstwowe i bieżąca kontrola parametrów |
| Wykop głębszy niż 4 m bez właściwych zabezpieczeń | Realne zagrożenie dla ludzi i sprzętu, a czasem całej ściany wykopu | Projektowane nachylenie skarp albo obudowa wykopu dostosowana do gruntu |
Przy głębokich wykopach, gruncie nawodnionym albo terenie osuwiskowym nie ma miejsca na improwizację. Tu naprawdę liczy się dokumentacja, kontrola i rozsądny zapas bezpieczeństwa, bo późniejsze naprawy są zwykle droższe niż porządne wykonanie od początku. Gdy ten etap jest uporządkowany, można już sensownie policzyć czas i pieniądze.
Ile trwa i kosztuje przygotowanie podłoża
Na cenę wpływa nie tylko metraż, ale przede wszystkim to, jak „trudny” jest grunt i logistyka budowy. W praktyce rozliczenie częściej opiera się o godziny pracy sprzętu, kubaturę wykopu i koszt transportu niż o samą powierzchnię terenu. Przy prostych warunkach różnice są mniejsze, ale na glinie, przy wysokiej wodzie gruntowej albo w ciasnym terenie wycena potrafi szybko pójść w górę.
| Zakres | Orientacyjna stawka | Co najbardziej zmienia cenę |
|---|---|---|
| Praca koparko-ładowarki z operatorem | 210-290 zł/h | Rodzaj gruntu, dojazd, minimalny czas pracy |
| Praca spycharki | 300-330 zł/h | Długość odcinka i ilość materiału do przemieszczenia |
| Wykop mechaniczny | 36-100 zł/m³ | Kategoria gruntu, głębokość i utrudniony dostęp |
| Niwelacja terenu | 6-20 zł/m² | Różnice poziomów, dokładność i konieczność poprawek |
| Wywóz urobku | 40-60 zł/m³ | Odległość od składowiska, kolejka transportowa i opłaty dodatkowe |
Jeśli chodzi o czas, prosty odcinek można uporządkować w kilka dni, ale przy inwestycji z nasypami, odwodnieniem i wymianą gruntu mówimy raczej o tygodniach. Harmonogram najczęściej psują opady, kolizje z instalacjami, wąski dojazd dla ciężarówek i konieczność wywozu urobku. W drogownictwie to właśnie logistyka bardzo często decyduje o tym, czy roboty idą płynnie, czy zatrzymują się co chwilę na nowy problem.
Na końcu zostaje już tylko pytanie, co w praktyce najbardziej odróżnia dobrą robotę od przeciętnej.
Na co patrzę, zanim uznam teren za gotowy pod kolejną warstwę
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, powiedziałbym: dobra robota nie polega na tym, żeby po prostu ruszyć grunt, tylko żeby zostawić po sobie nośne, odwodnione i przewidywalne podłoże. Przy modernizacji drogi krajowej albo budowie obwodnicy to szczególnie ważne, bo każdy błąd przenosi się później na podbudowę, nawierzchnię i utrzymanie ruchu.
- Sprawdzam zgodność z rzędnymi i przekrojami, bo nawet małe odchylenia mnożą się w kolejnych warstwach.
- Patrzę na wyniki zagęszczenia, bo wizualnie równa powierzchnia nie zawsze oznacza nośne podłoże.
- Oceniam odwodnienie i stan skarp, bo woda jest najszybszym testem jakości robót ziemnych.
- Kontroluję miejsca styku nowych i istniejących warstw, bo tam najczęściej pojawiają się późniejsze osiadania.
Gdy te elementy są dopięte, inwestycja ma dużo większą szansę przejść płynnie do podbudowy i nawierzchni bez kosztownych poprawek. Właśnie dlatego przy drogach patrzę nie na to, czy teren wygląda równo, ale czy jest rzeczywiście gotowy do następnego etapu i nie zaskoczy po pierwszym deszczu.
