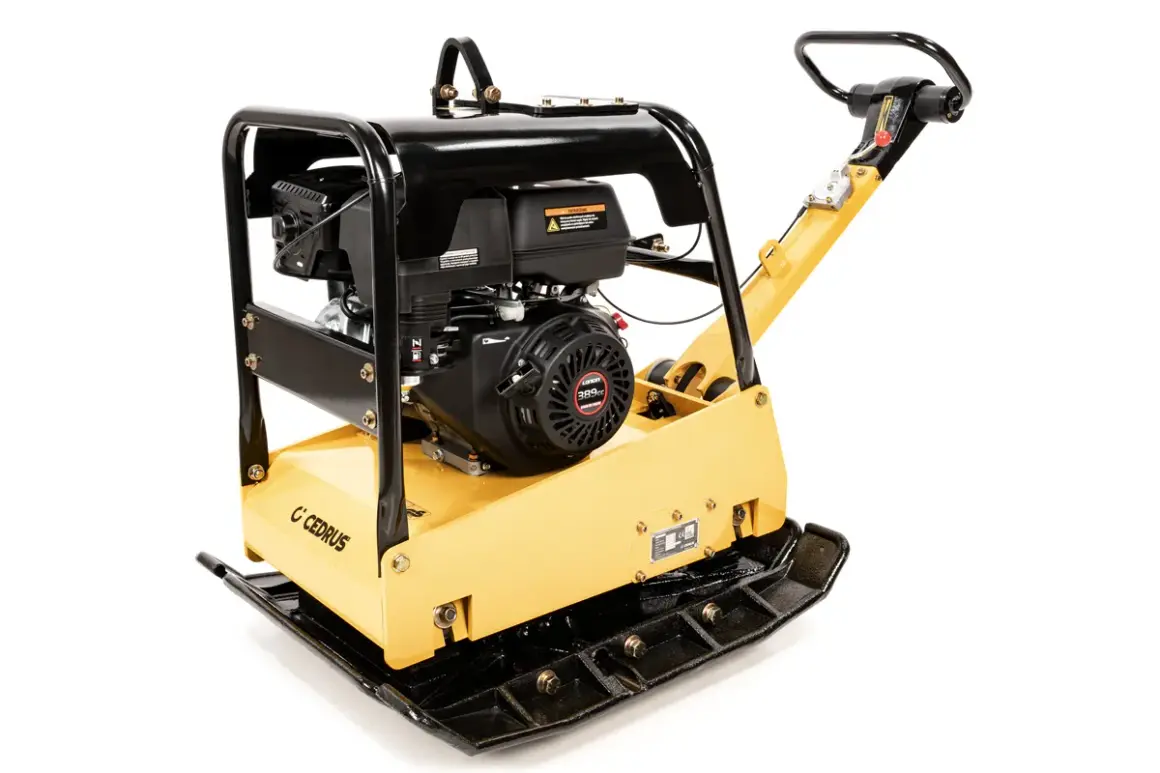

Poniżej rozkładam na części schemat wibratora zagęszczarki z rewersem, czyli układ, który decyduje o sile zagęszczania, kierunku jazdy i trwałości całej maszyny. Skupiam się na tym, jak ten zespół jest zbudowany, jak działa rewers mechaniczny i hydrauliczny oraz jak wykorzystać schemat przy diagnozie usterek i zamawianiu części. To temat szczególnie ważny przy robotach drogowych, podbudowach i zagęszczaniu przy kostce, gdzie margines błędu jest mały.
Najważniejsze rzeczy, które warto mieć w głowie przed rozbiórką maszyny
- Wibrator w zagęszczarce to wzbudnik z wałem mimośrodowym, a nie osobny silnik drgań.
- W większości maszyn napęd biegnie od silnika przez sprzęgło odśrodkowe i pasek klinowy do wzbudnika.
- Rewers może być mechaniczny albo hydrauliczny, a każda wersja wymaga innej diagnostyki.
- Luźny pasek, niski poziom oleju w wzbudniku i praca na zbyt niskich obrotach szybko psują efekt zagęszczania.
- W instrukcjach producentów często pojawiają się konkretne progi: kontrola paska co 50 h, oleju w wibratorze co 100 h i wymiana oleju w wzbudniku co 300 h.
Jak zbudowany jest układ wibracyjny zagęszczarki rewersyjnej
Z mojego punktu widzenia najczęściej myli się całą zagęszczarkę z samym wzbudnikiem. Tymczasem schemat pokazuje kilka osobnych poziomów: napęd, przeniesienie momentu, zespół wibracyjny, płytę roboczą i elementy odsprzęgające drgania od górnej części maszyny. W dokumentacji producentów, takich jak Wacker Neuson, Bartell czy Dro-Masz, układ wygląda bardzo podobnie, nawet jeśli detale konstrukcyjne są inne.
Najprostszy układ można czytać jak ciąg energii: silnik -> sprzęgło odśrodkowe -> pasek klinowy -> koło pasowe wzbudnika -> wał mimośrodowy -> płyta robocza. Sprzęgło odśrodkowe pozwala silnikowi pracować na biegu jałowym bez napędzania wzbudnika, a po dodaniu gazu płynnie przenosi moment na dalej położone elementy. W praktyce to właśnie ten moment przejścia od „wolno” do „pracuje” robi największą różnicę dla operatora.
| Element | Rola w układzie | Co zwykle się zużywa |
|---|---|---|
| Silnik | Dostarcza moc do całego układu | Filtr powietrza, świeca, olej, paliwo |
| Sprzęgło odśrodkowe | Włącza napęd wzbudnika po wzroście obrotów | Okładziny, sprężyny, nierówna praca przy złych obrotach |
| Pasek klinowy | Przenosi moment na wzbudnik | Ślizganie, rozciągnięcie, pęknięcia, złe napięcie |
| Wibrator / wzbudnik | Tworzy drgania przez wał mimośrodowy | Łożyska, uszczelnienia, olej, koła zębate w niektórych modelach |
| Płyta robocza | Przenosi drgania do gruntu | Odkształcenia, zabrudzenie, nadbudowa materiału |
| Wibroizolatory | Oddzielają górną część od drgań płyty | Pęknięcia gumy, utrata elastyczności |
W jednym z polskich opisów technicznych wibrator jest wręcz opisany jako wał mimośrodowy ułożyskowany po obu stronach, osadzony w korpusie i napędzany kołem pasowym. To dobra podpowiedź, bo pokazuje, że w schemacie nie szukam „magicznego” elementu, tylko zwykłej, ciężkiej mechaniki: wału, łożysk, uszczelnień i napędu. Kiedy rozumie się tę bazę, dużo łatwiej przejść do rewersu, który tylko zmienia kierunek działania całego układu.
Jak działa rewers i dlaczego nie jest zwykłym biegiem wstecznym
Rewers w zagęszczarce nie działa jak w samochodzie. On nie „cofa skrzyni biegów”, tylko zmienia wektor drgań i kierunek ruchu maszyny. To ważna różnica, bo w praktyce odpowiada za to nie tylko komfort pracy, ale też zużycie podzespołów. W maszynie pracującej na roboczych obrotach kierunek zmienia się przez przestawienie elementu mimośrodowego lub układu sterującego wzbudnikiem.
| Typ rewersu | Jak działa | Plusy | Ograniczenia |
|---|---|---|---|
| Mechaniczny | Linka, cięgno lub przekładnia przestawia element sterujący wzbudnikiem | Prostsza budowa, łatwiejsza obsługa terenowa | Wymaga bardzo spokojnej zmiany kierunku i dobrego wyczucia gazu |
| Hydrauliczny | Układ hydrauliczny obraca lub przestawia ciężarki mimośrodowe | Płynna zmiana kierunku, lepsza kontrola, wygodniejsza praca w trudnym terenie | Więcej elementów do diagnostyki: przewody, pompa, siłownik, uszczelnienia |
W mechanicznych modelach trzeba pamiętać o jednej rzeczy, którą producenci podkreślają bardzo wyraźnie: przy zmianie kierunku gaz powinien zejść do minimum. Jeśli robi się to na wysokich obrotach, można uszkodzić przekładnię albo sam mechanizm rewersu. Z kolei w układach hydraulicznych zmiana bywa płynna i precyzyjna, a w mocniejszych maszynach spotyka się rozwiązanie, w którym hydraulika obraca jeden z ciężarków mimośrodowych od 0° do 180° i w ten sposób odwraca ruch. To właśnie dlatego hydrauliczny rewers jest wygodniejszy na placach, gdzie trzeba często manewrować przy krawężnikach, wykopach i na krótkich odcinkach.
Jeśli chcesz zapamiętać tylko jedną rzecz z tej sekcji, niech będzie to ta: rewers nie jest dodatkiem do napędu, tylko częścią samego mechanizmu wibracyjnego. A gdy już wiadomo, jak zmienia się kierunek ruchu, można sensownie przejść do tego, co w schemacie najczęściej pomaga przy diagnostyce.
Jak czytać schemat podczas diagnozy awarii
Ja zawsze zaczynam od pytania: czy problem dotyczy napędu, wzbudnika, czy samego rewersu? Schemat pomaga to rozdzielić, bo pokazuje ścieżkę mocy i punkty, w których najczęściej pojawiają się straty. Gdy masz słabe drgania, nierówny ruch albo brak cofania, nie szukam od razu najgorszego scenariusza. Najpierw sprawdzam elementy, które statystycznie zawodzą najczęściej.
| Objaw | Co sprawdzić w pierwszej kolejności | Dlaczego to ma sens |
|---|---|---|
| Słabe zagęszczanie | Obroty silnika, napięcie paska, poziom oleju w wzbudniku | Przy zbyt niskich obrotach i luźnym pasku spada siła uderzenia i pojawiają się nierówne drgania |
| Maszyna „szarpie” | Ustawienie paska, zużycie łożysk, synchronizację elementów wzbudnika | Rozjechana praca zespołu daje wibracje poza osią i pogarsza prowadzenie |
| Brak rewersu lub słaba zmiana kierunku | Linkę, dźwignię, cięgno, pompę lub siłownik hydrauliczny | Problem zwykle siedzi w układzie sterowania, nie w samej płycie |
| Metaliczny hałas | Łożyska, luz na wałach, stan oleju i uszczelnień | To klasyczny sygnał, że wzbudnik pracuje bez właściwego smarowania albo ma nadmierny luz |
W instrukcjach serwisowych producenci ostrzegają też przed pracą na zbyt niskich obrotach. To nie jest detal. Niewystarczające rpm potrafią wywołać efekt „out-of-synch”, czyli drgania poza synchronizacją, które niszczą zarówno komfort operatora, jak i samą maszynę. W praktyce oznacza to też szybsze zużycie paska, łożysk i elementów mocowania. Jeśli schemat pokazuje sprzęgło odśrodkowe i pasek, to właśnie tam często zaczynam diagnozę.
Kiedy te punkty są już sprawdzone, przechodzę do serwisu, bo bardzo często to nie awaria „z niczego”, tylko wynik zaniedbania jednej z rutynowych kontroli. I tu widać, jak bardzo schemat pomaga w codziennej pracy, a nie tylko w naprawie po fakcie.
Serwis i regulacje, które naprawdę wpływają na pracę
W dokumentacjach serwisowych powtarza się ten sam motyw: niewielkie odstępstwa w obsłudze szybko kończą się dużą stratą na wydajności. Z mojego doświadczenia najważniejsze są trzy rzeczy: olej, pasek i czystość pod płyta. Jeśli maszyna pracuje w pyle, na glinie albo na mokrej podbudowie, kontrola powinna być częstsza niż „raz na jakiś czas”.
| Czynność | Typowa wartość z instrukcji | Po co to robić |
|---|---|---|
| Kontrola luzu paska klinowego | Co 50 h | Żeby nie tracić siły napędu i nie doprowadzić do poślizgu |
| Kontrola poziomu oleju w wzbudniku | Co 100 h | Żeby łożyska i wał mimośrodowy pracowały w bezpiecznych warunkach |
| Wymiana oleju w wzbudniku | Co 300 h, w jednym modelu zalecane 500 ml | Żeby usunąć zużyty olej i opiłki powstające w czasie pracy |
| Wymiana oleju silnikowego | Pierwsza po 5-8 h, potem zwykle co 50-80 h | Żeby zachować sprawność jednostki napędowej po dotarciu |
| Sprawdzenie luzu paska w czasie przygotowania do pracy | Około 10-15 mm w jednym z manuali | Żeby zachować prawidłowe przeniesienie momentu |
Warto też pamiętać o dwóch rzeczach, które często są pomijane. Po pierwsze, olej wibratora nie jest zawsze taki sam w każdym modelu. Jedna instrukcja podaje przekładniowy 80W-90, inna zwykły 10W-30. Po drugie, producent zwykle oczekuje, że maszyna będzie czysta od spodu, bo nagromadzony materiał pod płytą potrafi zmienić zachowanie całej zagęszczarki. To brzmi banalnie, ale w praktyce właśnie tam gromadzi się część problemów z „dziwną” pracą na budowie.
Jeśli mam doradzić jedną rzecz serwisową bez owijania w bawełnę, to jest nią regularna kontrola napięcia paska i poziomu oleju w wzbudniku. Reszta zwykle zaczyna się psuć dopiero po nich. A kiedy serwis jest ogarnięty, zostaje pytanie najpraktyczniejsze: kiedy ten układ ma sens na placu budowy, a kiedy wymaga ostrożności.
Co ten schemat mówi mi o pracy na drodze i przy kostce
W robotach drogowych taki układ ma sens tam, gdzie liczy się nie tylko siła, ale też możliwość manewru. Rewers przydaje się na krótkich odcinkach, przy obrzeżach, w wykopach, na podjazdach i tam, gdzie trzeba szybko zmienić tor pracy bez szarpania maszyny. Właśnie dlatego zagęszczarki rewersyjne są tak chętnie wybierane do podbudów pod nawierzchnie, parkingów i robót brukarskich.
Nie każda mieszanka gruntu reaguje jednak tak samo. W jednej z instrukcji producent wyraźnie zaznacza, że przy udziale frakcji iłowej powyżej 10% i pyłowej powyżej 30% skuteczność zagęszczania mocno spada. Dla mnie to ważna wskazówka: schemat mechaniczny nie naprawi złego doboru technologii. Jeśli podłoże jest zbyt wilgotne albo zbyt plastyczne, nawet dobry wzbudnik nie zrobi cudów. Czasem lepiej zmienić warstwę, poprawić wilgotność albo przejść na inną metodę zagęszczania.
- Do kostki brukowej warto stosować płytę elastomerową, żeby nie uszkodzić powierzchni.
- Na podbudowie drogowej kluczowe są równe przejazdy i brak nadmiernego pośpiechu przy zmianie kierunku.
- Przy transporcie maszyny silnik powinien być wyłączony, a długie przewozy wymagają zabezpieczenia paliwa i całej konstrukcji.
- Przy zamawianiu części lepiej szukać całych zespołów, np. wzbudnika lub układu sterowania, niż zgadywać po samym kształcie drobnego elementu.
Jeżeli patrzę na ten temat z perspektywy praktyka, najważniejszy wniosek jest prosty: dobry schemat oszczędza czas, ale tylko wtedy, gdy łączysz go z objawami z placu budowy. Wtedy wiesz, czy problem siedzi w pasku, w wzbudniku, w rewersie, czy po prostu w zbyt trudnym materiale. I właśnie takiego podejścia używam, gdy chcę szybko dojść do źródła usterki albo dobrać właściwe części do zagęszczarki.
Przed zamówieniem części i wyjazdem na plac sprawdź trzy rzeczy
Gdybym miał zamknąć ten temat w krótkiej liście kontrolnej, wskazałbym trzy kroki. Po pierwsze, porównaj schemat z tabliczką znamionową i numerem modelu. Po drugie, ustal, czy masz wersję mechaniczną, czy hydrauliczną, bo od tego zależy dobór elementów rewersu. Po trzecie, sprawdź, czy problem dotyczy napędu, czy samego wzbudnika. To rozróżnienie oszczędza najwięcej pieniędzy.
W praktyce nie warto zamawiać części „na oko”, jeśli w schemacie widać kilka podobnych wariantów wałów, łożysk albo pomp. Zdarza się, że dwa modele wyglądają podobnie z zewnątrz, ale mają inne przełożenie, inną długość paska albo inną konstrukcję sterowania rewersem. Jeśli więc masz przed sobą rysunek techniczny, czytaj go jak mapę: najpierw układ, potem numer zespołu, na końcu pojedynczy detal. Tak rozwiązuje się większość problemów szybciej i bez zbędnych kosztów.
